Canela · Державки токарные керамические — прижим сверху, пластина V (ромбическая 35°) · арт. CVVNN3225P16-4CX

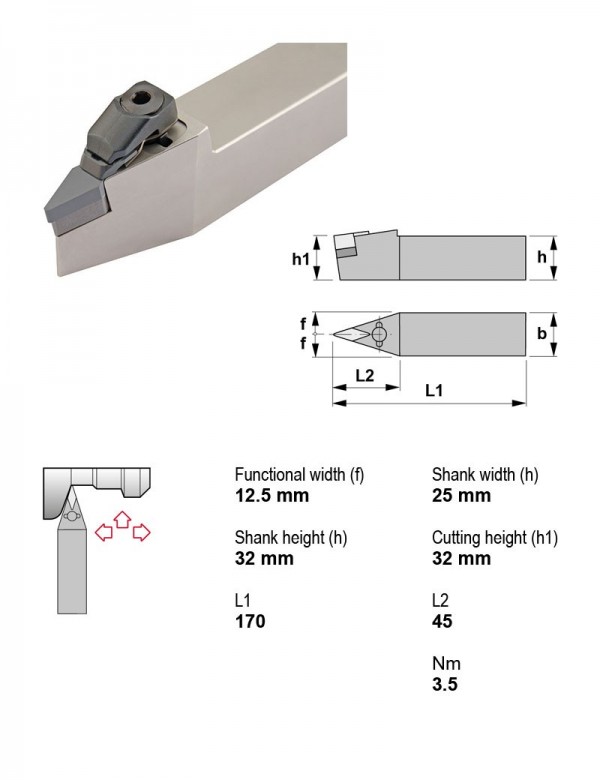

Державка токарная керамическая, 32X25, 62°30'
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 62°30' |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные керамические — прижим сверху, пластина V (ромбическая 35°) — 24 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Направление резания | Сечение державки | В список |
|---|---|---|---|---|
| CVJNR3225P16-4CD | 93° | Правое | 32X25 | |
| CVJNR3225P16-4CX | 93° | Правое | 32X25 | |
| CVJNR3225P16-7CD | 93° | Правое | 32X25 | |
| CVJNR3225P16-7CX | 93° | Правое | 32X25 | |
| CVVNN2525M16-4CD | 62°30' | Нейтральное | 25X25 | |
| CVVNN2525M16-4CX | 62°30' | Нейтральное | 25X25 | |
| CVVNN2525M16-7CD | 62°30' | Нейтральное | 25X25 | |
| CVVNN2525M16-7CX | 62°30' | Нейтральное | 25X25 | |
| CVVNN3225P16-4CD | 62°30' | Нейтральное | 32X25 | |
| CVVNN3225P16-4CX | 62°30' | Нейтральное | 32X25 | Текущая |
| CVVNN3225P16-7CD | 62°30' | Нейтральное | 32X25 | |
| CVVNN3225P16-7CX | 62°30' | Нейтральное | 32X25 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CVVNN3225P16-4CX.
Винты для пластин1
- 1150Винт Torx M5×0,8 1150
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
