Kemmler · Оправки Weldon и Whistle Notch с подводом СОЖ — DIN 69871 с двойным контактом (ISO 7388-1) · арт. DC.403.04.10.K

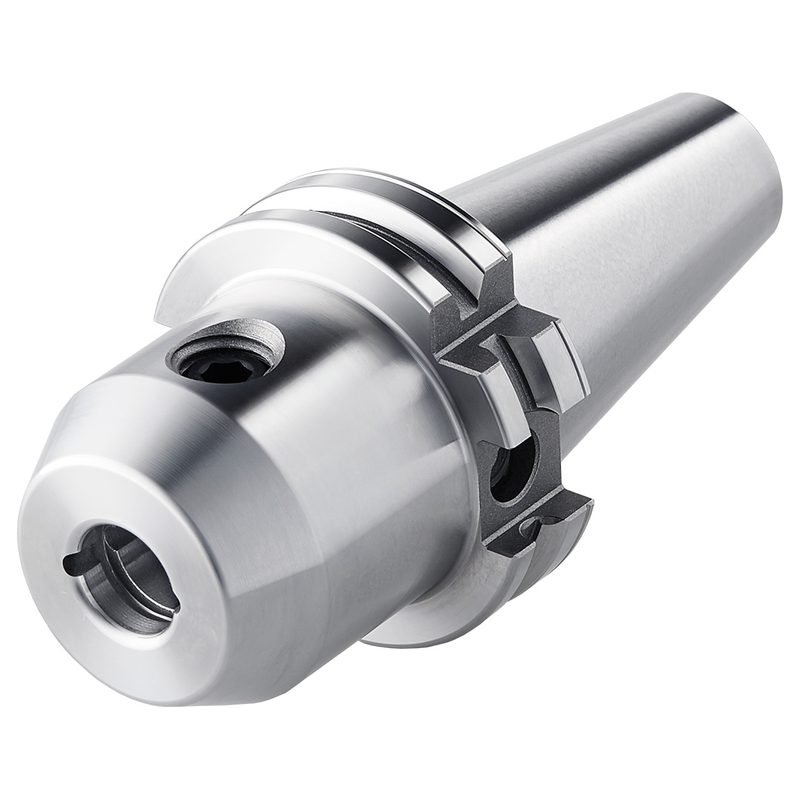

Оправка Weldon с каналами для СОЖ SK 40 - 10 - 50, ~ ISO 7388-1 AD/AF [DIN 69871 AD/B], DC, DC.403.04.10.K

Присоединение к станку (ADINTMS)	Двойной контакт ~ISO 7388-1
Присоединение инструмента (ADINTWS)	DIN 6359 (Weldon)
Балансировка	G2,5, 25 000 об/мин
Наружный диаметр (BD)	35 мм
Диаметр зажимаемого инструмента (DCONWS)	10 мм
EAN	4250001159979
Форма хвостовика (CNSC)	AD/AF (AD/B)
Вылет (LPR)	50 мм
Масса	1,1 кг
Биение	< 3 мкм
Конус / размер присоединения	SK-DC 40
Допуск посадочного отверстия (TDCON)	H4

Другие типоразмеры серии

Оправки Weldon и Whistle Notch с подводом СОЖ — DIN 69871 с двойным контактом (ISO 7388-1) — 8 позиций серии, Kemmler.

Артикул	Наружный диаметр (BD), мм	Диаметр зажимаемого инструмента (DCONWS), мм	Вылет (LPR), мм	Масса, кг	В список
DC.403.04.06.K	25	6	50	1
DC.403.04.08.K	28	8	50	1
DC.403.04.10.K	35	10	50	1,1	Текущая
DC.403.04.12.K	42	12	50	1,2
DC.403.04.14.K	44	14	50	1,2
DC.403.04.16.K	48	16	63	1,2
DC.403.04.18.K	50	18	63	1,4
DC.403.04.20.K	52	20	63	1,5

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к DC.403.04.10.K.

101.04.10Зажимные винты M10 для Weldon Ø 10 DIN 1835 B, 101.04.10
101.04.10RO-кольцо инструмент Ø10 мм, для оправок для концевого инструмента с каналом для СОЖ, 101.04.10R
