Kemmler · Гидропатроны — DIN 69871 с двойным контактом (ISO 7388-1) · арт. DC.403.H06

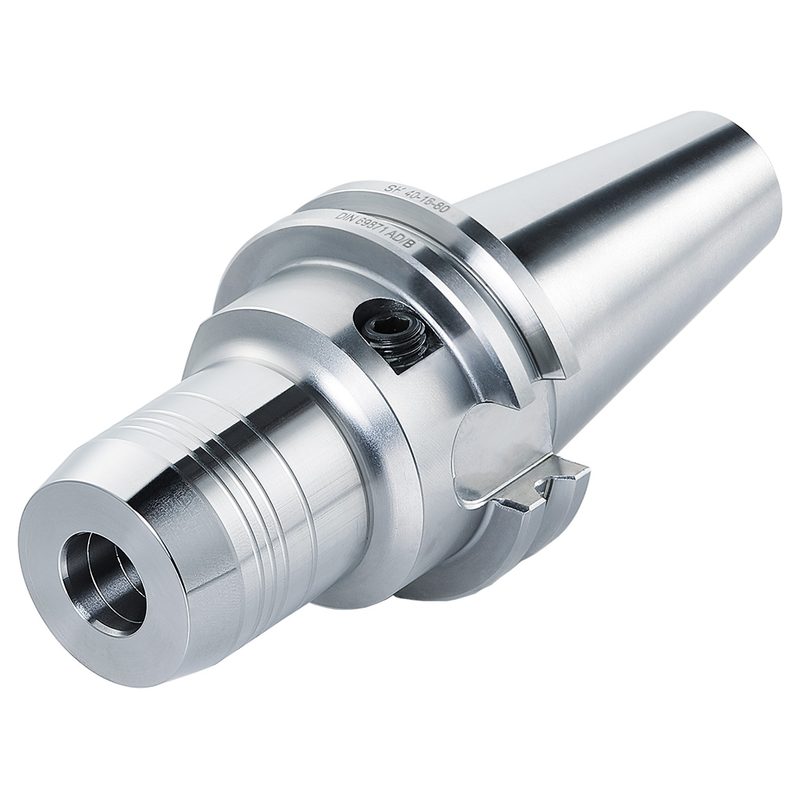

Гидропатрон SK 40 - 06 - 68, ~ ISO 7388-1 AD/AF [DIN 69871 AD/B], DC, DC.403.H06

Присоединение к станку (ADINTMS)	Двойной контакт ~ISO 7388-1
Присоединение инструмента (ADINTWS)	Гидравлический зажим
Диапазон регулировки по длине (ADJRGA)	10 мм
Балансировка	G2,5, 25 000 об/мин
Наружный диаметр (BD)	26 мм
Диаметр BD2	50 мм
Диаметр зажимаемого инструмента (DCONWS)	6 мм
Размер под ключ (DRVS)	5 мм
EAN	4250001160623
Форма хвостовика (CNSC)	AD/AF (AD/B)
Вылет (LPR)	68 мм
Макс. длина зажима (LSCX)	37 мм
Масса	1,1 кг
Биение	< 3 мкм
Конус / размер присоединения	SK-DC 40
Резьба (THID)	M6x1
Длина LBD1	33 мм

Другие типоразмеры серии

Гидропатроны — DIN 69871 с двойным контактом (ISO 7388-1) — 10 позиций серии, Kemmler.

Артикул	Наружный диаметр (BD), мм	Диаметр BD2, мм	Диаметр зажимаемого инструмента (DCONWS), мм	Вылет (LPR), мм	Макс. длина зажима (LSCX), мм	Резьба (THID)	Длина LBD1, мм	В список
DC.403.H06	26	50	6	68	37	M6x1	33	Текущая
DC.403.H08	28	50	8	68	37	M6x1	33
DC.403.H10	30	50	10	72	42	M8x1	37
DC.403.H12	32	50	12	77	47	M8x1	42
DC.403.H14	34	50	14	77	47	M10x1	42
DC.403.H16	38	50	16	80	52	M10x1	43
DC.403.H18	40	50	18	80	52	M10x1	43
DC.403.H20	42	50	20	82	52	M10x1	47
DC.403.H25	50	63	25	117	58	M12x1	51
DC.403.H32	60	63	32	117	64	M12x1	51

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к DC.403.H06.

Для этой позиции документы пока не привязаны.
