Kemmler · Резьбонарезные патроны с компенсацией длины — MAS-BT с двойным контактом (ISO 7388-2) · арт. DC.405.16.20

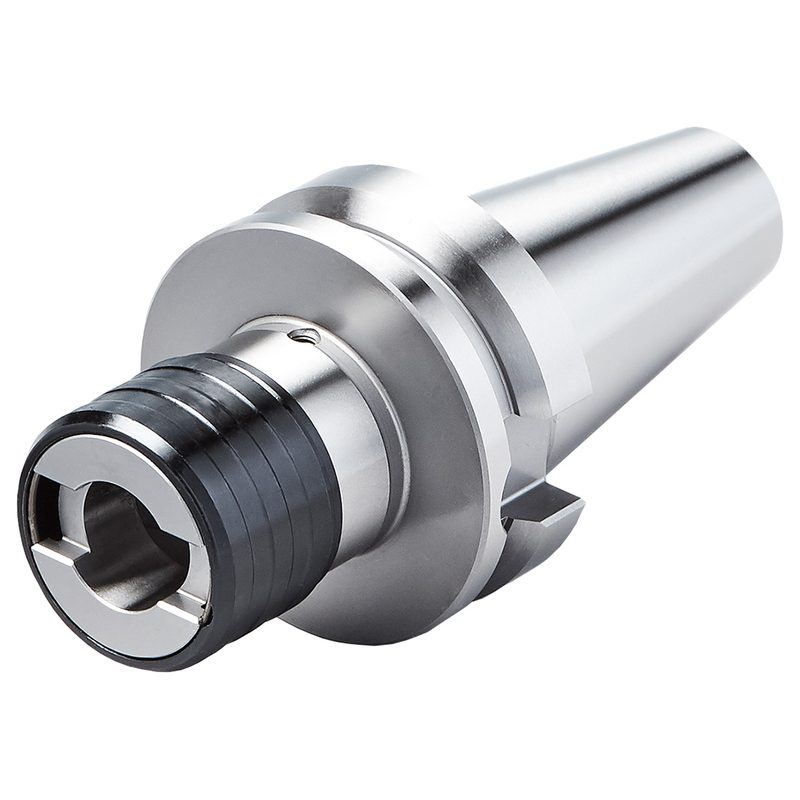

Быстросменный резьбонарезной патрон BT 40 - M5-M22 - Gr.2, ~ ISO 7388-2 J [JIS B 6339 A], DC, DC.405.16.20
| Присоединение к станку (ADINTMS) | Двойной контакт ~ISO 7388-2 |
|---|---|
| Присоединение инструмента (ADINTWS) | Быстросменное крепление SWB |
| Наружный диаметр (BD) | 54 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 31 мм |
| EAN | 4250001144937 |
| Форма хвостовика (CNSC) | JD (AD) |
| Вылет (LPR) | 93 мм |
| Масса | 1,6 кг |
| Диапазон зажима | M5 - M22 |
| Конус / размер присоединения | BT-DC 40 |
| Макс. резьба зажима (TRMAX) | M22 |
| Компенсация длины (LCOMP) | 12 мм |
| Группа размера (SZID) | 2 |
Другие типоразмеры серии
Резьбонарезные патроны с компенсацией длины — MAS-BT с двойным контактом (ISO 7388-2) — 2 позиции серии, Kemmler.
| Артикул | Наружный диаметр (BD), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Вылет (LPR), мм | Диапазон зажима | В список |
|---|---|---|---|---|---|
| DC.405.16.12 | 38 | 19 | 65 | M3 - M14 | |
| DC.405.16.20 | 54 | 31 | 93 | M5 - M22 | Текущая |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DC.405.16.20.
Патроны резьбонарезные1
- 701.16.12-SБыстросменные вставки с муфта 11-частный набор M5/M22 Gr.2, в деревянном футляре 701.G02, 701.16.12-S
Переходники1
- 16.00.0201Переходной адаптер для быстросменные вставки Gr. 2 на Gr. 1, 16.00.0201
