Kemmler · Оправки для насадных фрез с поперечной шпонкой — MAS-BT с двойным контактом (ISO 7388-2) · арт. DC.406.11.40

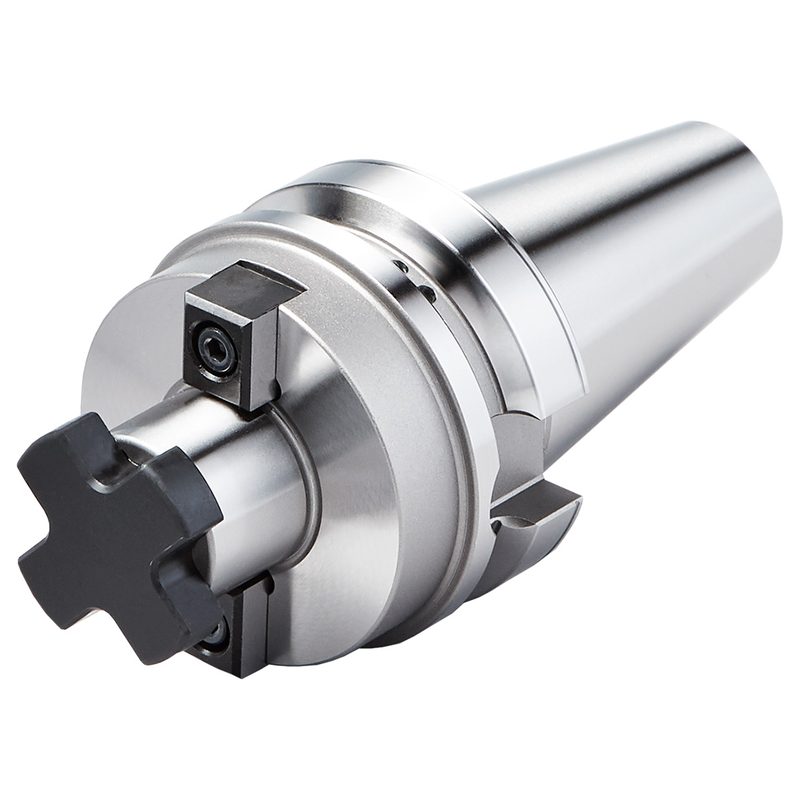

Оправка для насадных фрез с поперечной шпонкой BT 40 - 40 - 50, ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC, DC.406.11.40
| Присоединение к станку (ADINTMS) | Двойной контакт ~ISO 7388-2 |
|---|---|
| Присоединение инструмента (ADINTWS) | DIN 6357 (поперечная шпонка) |
| Балансировка | G2,5, 25 000 об/мин |
| Наружный диаметр (BD) | 88 мм |
| Выход СОЖ (CXSC) | каналы СОЖ |
| Диаметр зажимаемого инструмента (DCONWS) | 40 мм |
| EAN | 4250001139193 |
| Форма хвостовика (CNSC) | JD/JF (AD/B) |
| Функциональная длина (LF) | 50 мм |
| Длина зажима (LSC) | 27 мм |
| Масса | 1,7 кг |
| Биение | < 5 мкм |
| Конус / размер присоединения | BT-DC 40 |
| Допуск посадочного отверстия (TDCON) | h6 |
| Размер LB2 (по чертежу производителя) | 23 мм |
Другие типоразмеры серии
Оправки для насадных фрез с поперечной шпонкой — MAS-BT с двойным контактом (ISO 7388-2) — 12 позиций серии, Kemmler.
| Артикул | Наружный диаметр (BD), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Форма хвостовика (CNSC) | Функциональная длина (LF), мм | Масса, кг | Конус / размер присоединения | В список |
|---|---|---|---|---|---|---|---|
| DC.305.11.16 | 38 | 16 | JD (AD) | 40 | 0,7 | BT-DC 30 | |
| DC.305.11.22 | 48 | 22 | JD (AD) | 40 | 0,9 | BT-DC 30 | |
| DC.305.11.27 | 58 | 27 | JD (AD) | 40 | 1 | BT-DC 30 | |
| DC.305.11.32 | 78 | 32 | JD (AD) | 50 | 1,8 | BT-DC 30 | |
| DC.406.11.16 | 38 | 16 | JD/JF (AD/B) | 40 | 1,1 | BT-DC 40 | |
| DC.406.11.16.1 | 38 | 16 | JD/JF (AD/B) | 100 | 1,65 | BT-DC 40 | |
| DC.406.11.22 | 48 | 22 | JD/JF (AD/B) | 40 | 1,1 | BT-DC 40 | |
| DC.406.11.22.1 | 48 | 22 | JD/JF (AD/B) | 100 | 2,1 | BT-DC 40 | |
| DC.406.11.27 | 58 | 27 | JD/JF (AD/B) | 40 | 1,2 | BT-DC 40 | |
| DC.406.11.27.1 | 58 | 27 | JD/JF (AD/B) | 100 | 2,65 | BT-DC 40 | |
| DC.406.11.32 | 78 | 32 | JD/JF (AD/B) | 50 | 1,4 | BT-DC 40 | |
| DC.406.11.40 | 88 | 40 | JD/JF (AD/B) | 50 | 1,7 | BT-DC 40 | Текущая |
