Kemmler · Расточные борштанги для токарных станков · арт. E16Q.SCLC.L09

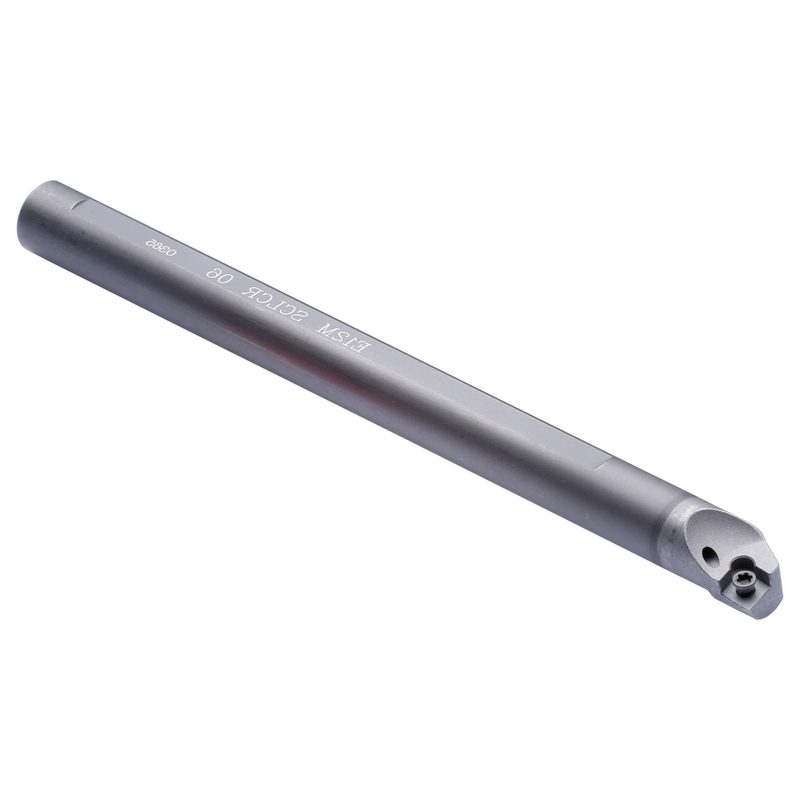

Твердосплавная борштанга E16Q.SCLC.L09, CCMT / CCGT 09T3...
| Присоединение к станку (ADINTMS) | Цилиндрический хвостовик с лыской Ø16 |
|---|---|
| Материал корпуса (BMC) | твёрдый сплав |
| Подвод СОЖ — вход (CNSC) | осевой центральный вход |
| Выход СОЖ (CXSC) | осевой наклонный выход |
| Диаметр хвостовика / присоединения (DCONMS) | 16 мм |
| Мин. диаметр отверстия (DMIN) | 14 мм |
| EAN | 4250001159139 |
| Исполнение по направлению (HAND) | левое |
| Пластина | CCMT / CCGT 09T3... |
| Главный угол в плане (KAPR) | 95° |
| Масса | 0,05 кг |
| Крепление пластины (MTP) | S: винт через отверстие пластины |
| Общая длина (OAL) | 180 мм |
| Момент затяжки (TQ) | 1,2 Н·м |
| Функциональная ширина (WF) | 7 мм |
| Размер LDRED (по чертежу производителя) | 20 мм |
Другие типоразмеры серии
Расточные борштанги для токарных станков — 82 позиции серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение к станку (ADINTMS) | Материал корпуса (BMC) | Диаметр хвостовика / присоединения (DCONMS), мм | Исполнение по направлению (HAND) | Пластина | Главный угол в плане (KAPR) | Общая длина (OAL), мм | В список |
|---|---|---|---|---|---|---|---|---|
| E12M.SCLC.L06 | Цилиндрический хвостовик с лыской Ø12 | твёрдый сплав | 12 | левое | CCMT / CCGT 0602... | 95° | 150 | |
| E12M.SCLC.R06 | Цилиндрический хвостовик с лыской Ø12 | твёрдый сплав | 12 | правое | CCMT / CCGT 0602... | 95° | 150 | |
| E12M.SDQC.L07 | Цилиндрический хвостовик с лыской Ø12 | твёрдый сплав | 12 | левое | DCMT-DCGT 0702.. | 107,5° | 150 | |
| E12M.SDQC.R07 | Цилиндрический хвостовик с лыской Ø12 | твёрдый сплав | 12 | правое | DCMT-DCGT 0702.. | 107,5° | 150 | |
| E12M.SDUC.L07 | Цилиндрический хвостовик с лыской Ø12 | твёрдый сплав | 12 | левое | DCMT-DCGT 0702.. | 93° | 150 | |
| E12M.SDUC.R07 | Цилиндрический хвостовик с лыской Ø12 | твёрдый сплав | 12 | правое | DCMT-DCGT 0702.. | 93° | 150 | |
| E16Q.SCLC.L09 | Цилиндрический хвостовик с лыской Ø16 | твёрдый сплав | 16 | левое | CCMT / CCGT 09T3... | 95° | 180 | Текущая |
| E16Q.SCLC.R09 | Цилиндрический хвостовик с лыской Ø16 | твёрдый сплав | 16 | правое | CCMT / CCGT 09T3... | 95° | 180 | |
| E16Q.SDQC.L07 | Цилиндрический хвостовик с лыской Ø16 | твёрдый сплав | 16 | левое | DCMT-DCGT 0702.. | 107,5° | 180 | |
| E16Q.SDQC.R07 | Цилиндрический хвостовик с лыской Ø16 | твёрдый сплав | 16 | правое | DCMT-DCGT 0702.. | 107,5° | 180 | |
| E16Q.SDUC.L07 | Цилиндрический хвостовик с лыской Ø16 | твёрдый сплав | 16 | левое | DCMT-DCGT 0702.. | 93° | 180 | |
| E16Q.SDUC.R07 | Цилиндрический хвостовик с лыской Ø16 | твёрдый сплав | 16 | правое | DCMT-DCGT 0702.. | 93° | 180 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
