Kemmler · Расточные борштанги для токарных станков · арт. E20S.SDQC.R11

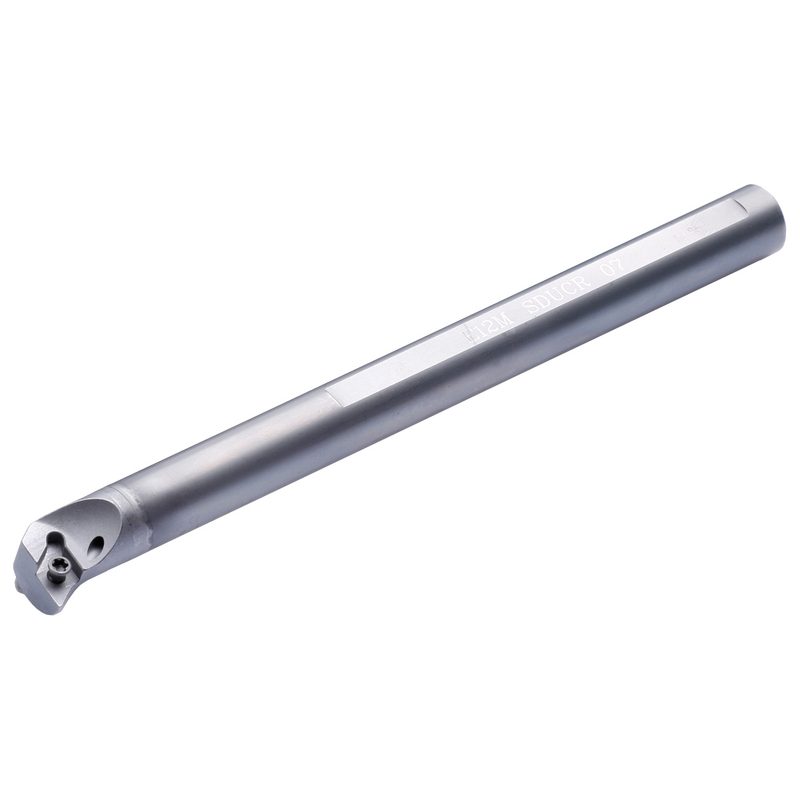

Твердосплавная борштанга E20S.SDQC.R11, DCMT-DCGT 11T3…
| Присоединение к станку (ADINTMS) | Цилиндрический хвостовик с лыской Ø20 |
|---|---|
| Материал корпуса (BMC) | твёрдый сплав |
| Подвод СОЖ — вход (CNSC) | осевой центральный вход |
| Выход СОЖ (CXSC) | осевой наклонный выход |
| Диаметр хвостовика / присоединения (DCONMS) | 20 мм |
| Мин. диаметр отверстия (DMIN) | 25 мм |
| EAN | 4250001159467 |
| Исполнение по направлению (HAND) | правое |
| Пластина | DCMT-DCGT 11T3.. |
| Главный угол в плане (KAPR) | 107,5° |
| Масса | 0,9 кг |
| Крепление пластины (MTP) | S: винт через отверстие пластины |
| Общая длина (OAL) | 250 мм |
| Момент затяжки (TQ) | 1,2 Н·м |
| Функциональная ширина (WF) | 14,5 мм |
| Размер LDRED (по чертежу производителя) | 30 мм |
Другие типоразмеры серии
Расточные борштанги для токарных станков — 82 позиции серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение к станку (ADINTMS) | Материал корпуса (BMC) | Диаметр хвостовика / присоединения (DCONMS), мм | Исполнение по направлению (HAND) | Пластина | Главный угол в плане (KAPR) | Общая длина (OAL), мм | В список |
|---|---|---|---|---|---|---|---|---|
| E20R.SDQC.R11 | Цилиндрический хвостовик с лыской Ø20 | твёрдый сплав | 20 | правое | DCMT-DCGT 11T3.. | 107,5° | 200 | |
| E20R.SDUC.L11 | Цилиндрический хвостовик с лыской Ø20 | твёрдый сплав | 20 | левое | DCMT-DCGT 11T3.. | 93° | 200 | |
| E20R.SDUC.R11 | Цилиндрический хвостовик с лыской Ø20 | твёрдый сплав | 20 | правое | DCMT-DCGT 11T3.. | 93° | 200 | |
| E20S.SCLC.L09 | Цилиндрический хвостовик с лыской Ø20 | твёрдый сплав | 20 | левое | CCMT / CCGT 09T3... | 95° | 250 | |
| E20S.SCLC.R09 | Цилиндрический хвостовик с лыской Ø20 | твёрдый сплав | 20 | правое | CCMT / CCGT 09T3... | 95° | 250 | |
| E20S.SDQC.L11 | Цилиндрический хвостовик с лыской Ø20 | твёрдый сплав | 20 | левое | DCMT-DCGT 11T3.. | 107,5° | 250 | |
| E20S.SDQC.R11 | Цилиндрический хвостовик с лыской Ø20 | твёрдый сплав | 20 | правое | DCMT-DCGT 11T3.. | 107,5° | 250 | Текущая |
| E20S.SDUC.L11 | Цилиндрический хвостовик с лыской Ø20 | твёрдый сплав | 20 | левое | DCMT-DCGT 11T3.. | 93° | 250 | |
| E20S.SDUC.R11 | Цилиндрический хвостовик с лыской Ø20 | твёрдый сплав | 20 | правое | DCMT-DCGT 11T3.. | 93° | 250 | |
| SET.A.SCLC.L06 | — | — | — | — | — | — | — | |
| SET.A.SCLC.R06 | — | — | — | — | — | — | — | |
| SET.A.SDUC.L07 | — | — | — | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
