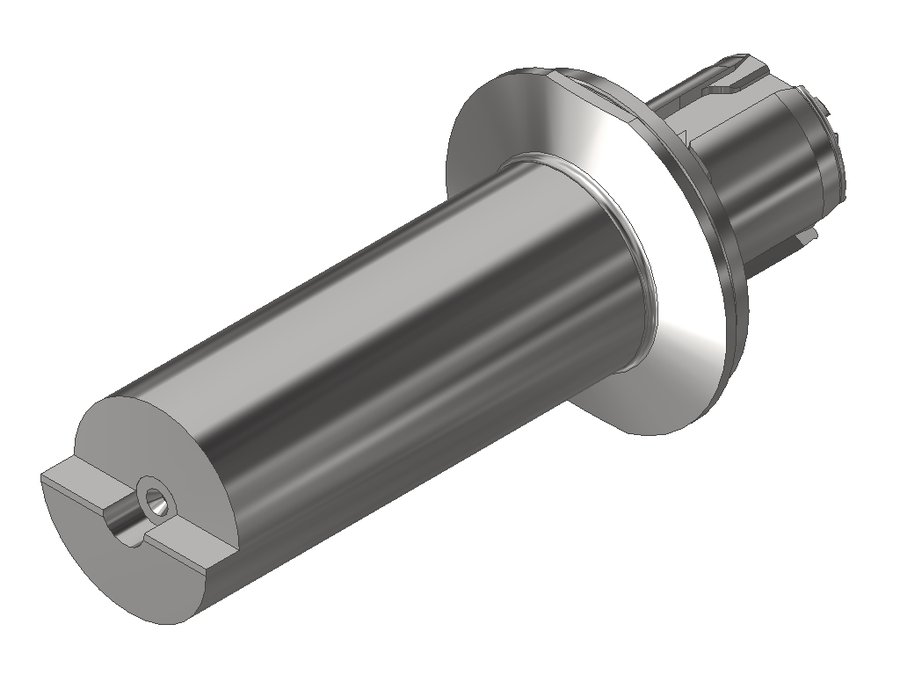

Адаптер Varia VXT EWS EVXT4.40.120
EWS · Адаптеры Varia VXT EWS, система EWS Varia · арт. EVXT4.40.120

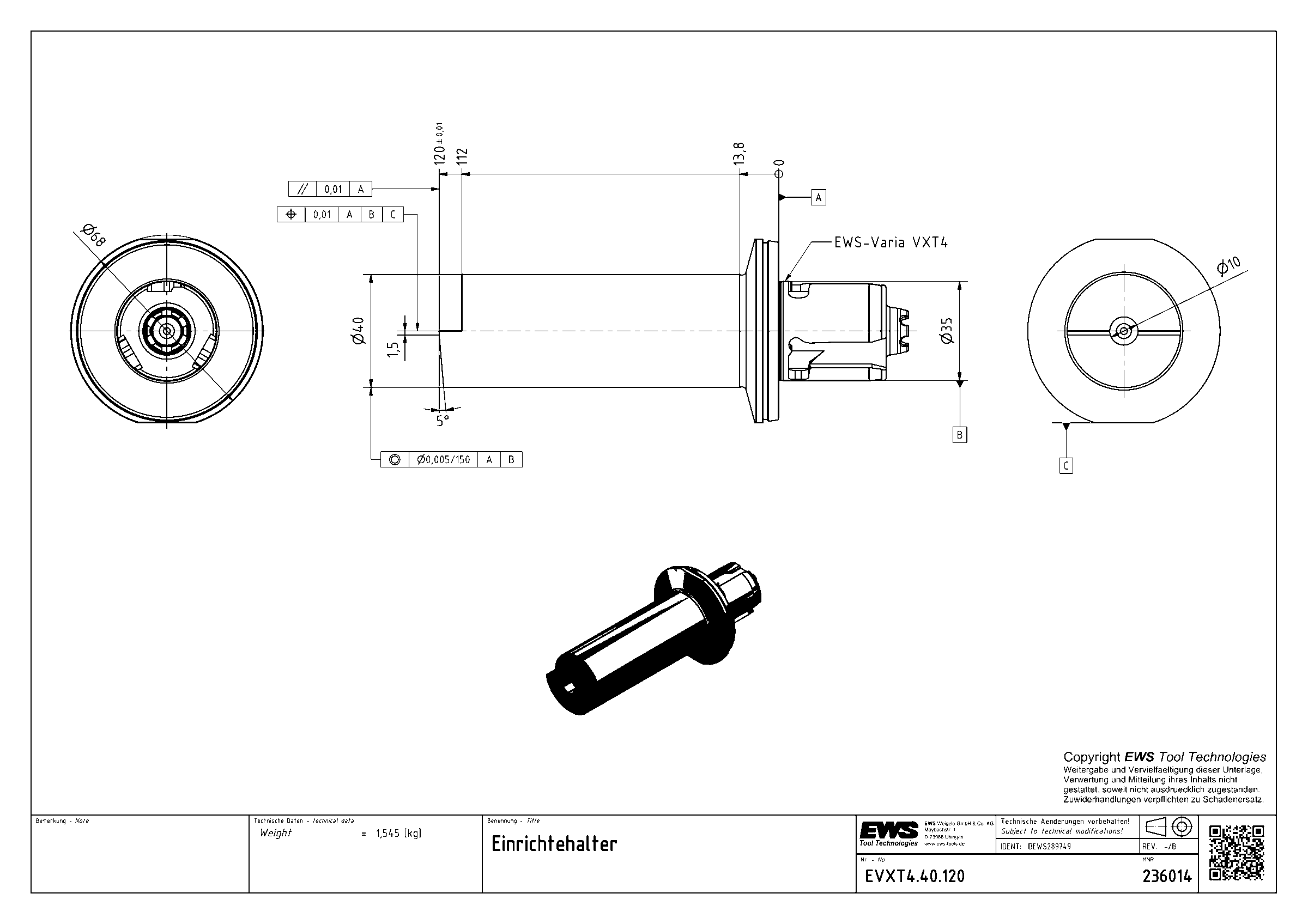

Адаптер Varia VXT EWS EVXT4.40.120

Угол выхода0°
Диаметр корпуса40 мм
Код интерфейса станкаEWC00400385
Диаметр буртика68 мм
Вылет LPR120 мм
Масса1,545 кг
Общая длина165,85 мм
Заказной номер EWS236014
Система EWS VariaEWS Varia VXT4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул EVXT4.40.120 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Установочные державки EWS

Установочные державки предназначены для точной проверки высоты центров и соосности осей револьверной головки. Высокая точность особенно важна при чистовом и твёрдом точении. Кроме того, они применяются для калибровки приборов предварительной настройки на адаптерах EWS и входят в концепцию настройки EWS Ready Safe and Go.

  • Точная базовая отметка для чистового и твёрдого точения
  • Контроль высоты центров и соосности осей
  • Калибровка приборов предварительной настройки на адаптерах EWS

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры Varia VXT EWS, система EWS Varia — 2 позиции серии, EWS.

АртикулВылет LPR, ммМасса, кгОбщая длина, ммВ список
EVXT3.40.1101101,215149,85
EVXT4.40.1201201,545165,85Текущая

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к EVXT4.40.120.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
  • MB-VX4Устройство для предварительной настройки инструмента EWS MB-VX4, система EWS Varia VX4
  • MW-VXT4Приспособление монтажное EWS MW-VXT4
  • TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17 с лотком Varia VX4/V4
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • PT.VX4Крышка защитная EWS PT.VX4, система EWS Varia VX4

Документы по позиции

Для этой позиции документы пока не привязаны.
