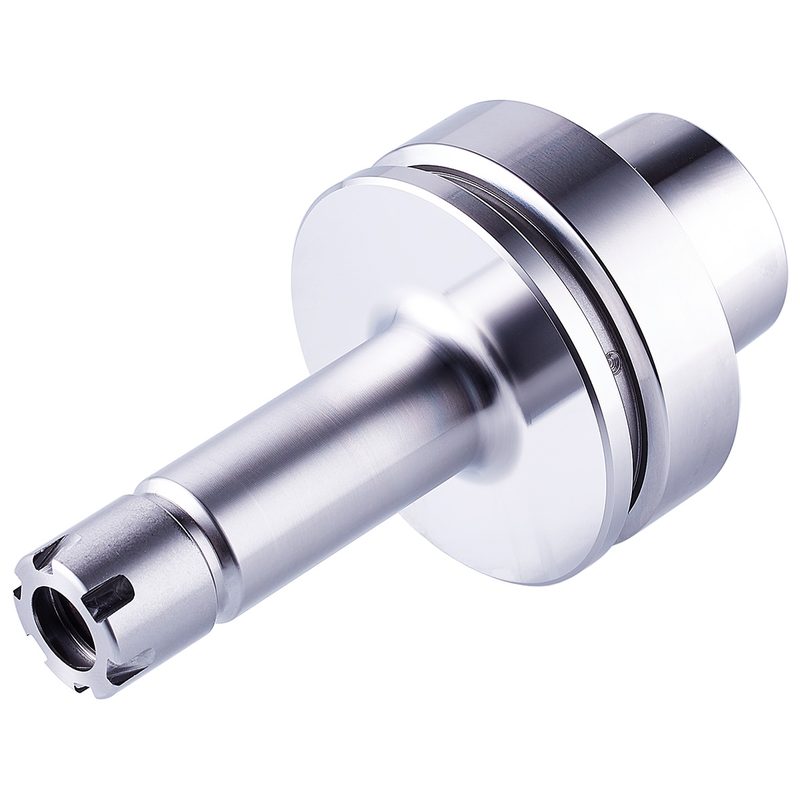

Цанговый патрон ER HSK 63 - 1/10 - 100, ER 16, Mini, DIN 69893-6, HSK-F, F63.02.07.10.1
Kemmler · Цанговые патроны ER Mini — HSK-F (DIN 69893-6) · арт. F63.02.07.10.1

Цанговый патрон ER HSK 63 - 1/10 - 100, ER 16, Mini, DIN 69893-6, HSK-F, F63.02.07.10.1

Присоединение к станку (ADINTMS)DIN 69893-6 (HSK-F)
Присоединение инструмента (ADINTWS)Цанга ER, ISO 15488 (DIN 6499)
БалансировкаG2,5, 25 000 об/мин
Диапазон диаметров зажимаемого инструмента (DCONWS), мм1 – 10
Размер под ключ (DRVS)18 мм
EAN4250000012480
Масса1 кг
Конус / размер присоединенияHSK-F 63
Диаметр гайки (DLN)22 мм

Другие типоразмеры серии

Цанговые патроны ER Mini — HSK-F (DIN 69893-6) — 3 позиции серии, Kemmler.

АртикулМасса, кгВ список
F63.02.07.10.11Текущая
F63.02.07.10.21,1
F63.02.07.10.1301

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к F63.02.07.10.1.

Цанги2

  • 426E-SНаборы цанг ER16, 426E, 10-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, 426E-S
  • 426EP-SНабор цанг, 5 µm, ER16, 426EP, DIN 6499 B (ISO 15488 B), 426EP-S

Гайки цанговые1

  • 110.02.10.3Зажимная гайка ER 16, 1-10, Mini, ISO 15488 (DIN 6499), 110.02.10.3

Ключи и отвёртки1

  • 02.10.3Ключ для гаек, ER16, 1-10, для мини-гайки, 02.10.3

Документы по позиции

Для этой позиции документы пока не привязаны.
