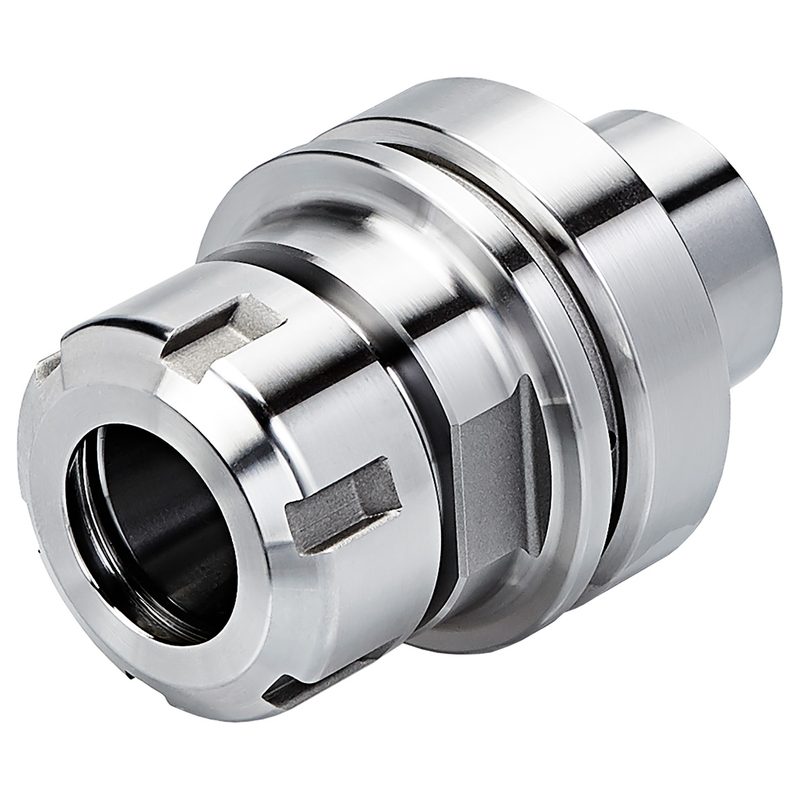

Цанговый патрон ER HSK 63 - 3/26 - 75, ER 40, DIN 69893-6, HSK-F, F63.02.26
Kemmler · Цанговые патроны ER — HSK-F (DIN 69893-6) · арт. F63.02.26

Цанговый патрон ER HSK 63 - 3/26 - 75, ER 40, DIN 69893-6, HSK-F, F63.02.26

Присоединение к станку (ADINTMS)DIN 69893-6 (HSK-F)
Присоединение инструмента (ADINTWS)Цанга ER, ISO 15488 (DIN 6499)
БалансировкаG2,5, 25 000 об/мин
Диапазон диаметров зажимаемого инструмента (DCONWS), мм3 – 26
Размер под ключ (DRVS)46 мм
EAN4250001070274
Масса1,2 кг
Конус / размер присоединенияHSK-F 63
Диаметр гайки (DLN)63 мм

Другие типоразмеры серии

Цанговые патроны ER — HSK-F (DIN 69893-6) — 12 позиций серии, Kemmler.

АртикулДиапазон диаметров зажимаемого инструмента (DCONWS), ммМасса, кгДиаметр гайки (DLN), ммВ список
F63.02.101 – 10132
F63.02.10.11 – 101,132
F63.02.10.21 – 101,532
F63.02.162 – 161,242
F63.02.16.12 – 161,342
F63.02.16.22 – 161,642
F63.02.202 – 201,250
F63.02.20.12 – 201,550
F63.02.20.22 – 202,150
F63.02.263 – 261,263Текущая
F63.02.26.13 – 262,463
F63.02.26.23 – 26363

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к F63.02.26.

Цанги2

  • 472E-SНаборы цанг ER40, 472E, 23-частный набор в деревянной подставке DIN 6499 B (ISO 15488 B), 472E-S
  • 472EP-SНабор цанг, 5 µm, ER40, 472EP, DIN 6499 B (ISO 15488 B), 472EP-S

Гайки цанговые1

  • 110.02.26Зажимная гайка ER 40, 3-26, сбалансированный, ISO 15488 (DIN 6499), 110.02.26

Запчасти к инструменту1

  • 101.02.15Регулировочные винты для патронов ER25 / ER32 / ER40, M16 x 2,0 - 20 мм, 101.02.15

Ключи и отвёртки1

  • 02.26Ключ для гаек, ER40, 2-26, Ø63 мм, 02.26

Документы по позиции

Для этой позиции документы пока не привязаны.
