Kemmler · Резьбонарезные патроны с компенсацией длины — HSK-F (DIN 69893-6) · арт. F63.16.20

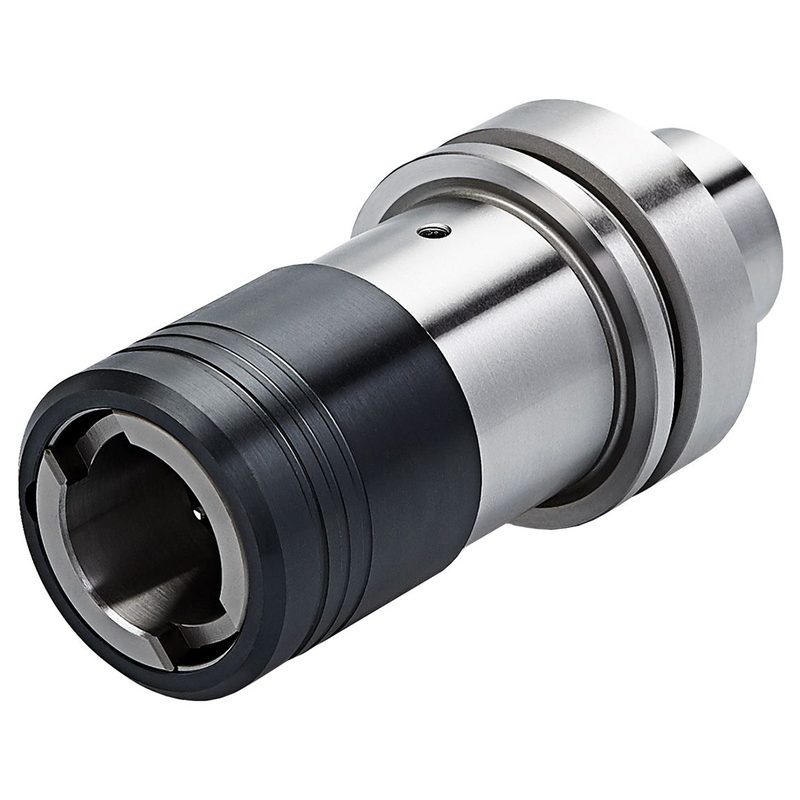

Быстросменный резьбонарезной патрон HSK 63 - M5-M22 - Gr.2, DIN 69893-6, HSK-F, F63.16.20
| Присоединение к станку (ADINTMS) | DIN 69893-6 (HSK-F) |
|---|---|
| Присоединение инструмента (ADINTWS) | Быстросменное крепление SWB |
| Наружный диаметр (BD) | 53 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 31 мм |
| EAN | 4250001151409 |
| Масса | 2,1 кг |
| Конус / размер присоединения | HSK-F 63 |
Другие типоразмеры серии
Резьбонарезные патроны с компенсацией длины — HSK-F (DIN 69893-6) — 2 позиции серии, Kemmler.
| Артикул | Наружный диаметр (BD), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Масса, кг | В список |
|---|---|---|---|---|
| F63.16.12 | 36 | 19 | 1,4 | |
| F63.16.20 | 53 | 31 | 2,1 | Текущая |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к F63.16.20.
Патроны резьбонарезные1
- 701.16.12-SБыстросменные вставки с муфта 11-частный набор M5/M22 Gr.2, в деревянном футляре 701.G02, 701.16.12-S
Переходники1
- 16.00.0201Переходной адаптер для быстросменные вставки Gr. 2 на Gr. 1, 16.00.0201
Документы по позиции
Для этой позиции документы пока не привязаны.
