Kemmler · Станочные тиски · арт. KS01010

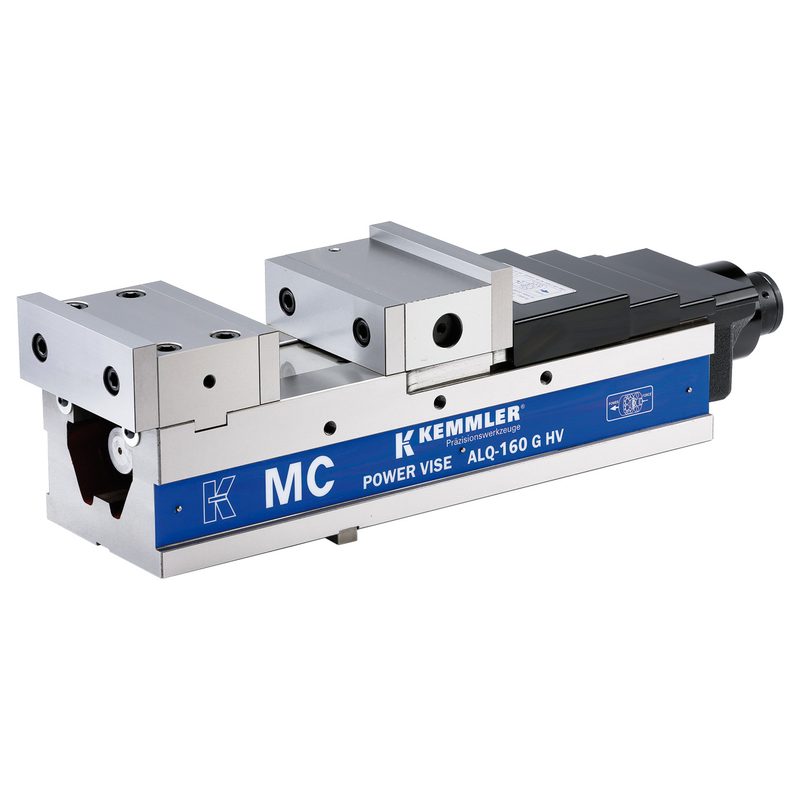

Прецизионные тиски ALQ-160G/HV механический с усилитель зажима, KS01010
| Усилие зажима | 45 кН |
|---|---|
| EAN | 4250001089757 |
| Масса | 76 кг |
| Исполнение / для изделий | ALQ-160G/HV |
| Размер A (по чертежу производителя) | 515 мм |
| Размер B (по чертежу производителя) | 161 мм |
| Размер C (по чертежу производителя) | 159,5 мм |
| Размер D (по чертежу производителя) | 603 мм |
| Размер E (по чертежу производителя) | 168 мм |
| Размер F (по чертежу производителя) | 88 мм |
| Размер G (по чертежу производителя) | 76 мм |
| Размер H (по чертежу производителя) | 115 мм |
| Размер I (по чертежу производителя) | 86 мм |
| Размер J (по чертежу производителя) | 18 мм |
| Размер K (по чертежу производителя) | 18 мм |
| Размер L (по чертежу производителя) | 80 мм |
| Размер M (по чертежу производителя) | 53 мм |
| Размер N (по чертежу производителя) | 19 мм |
| Размер O (по чертежу производителя) | 330 мм |
| Размер P (по чертежу производителя) | 514 мм |
| Размер Q (по чертежу производителя) | 25 мм |
| Размер R (по чертежу производителя) | 63 мм |
| Размер S (по чертежу производителя) | 20 мм |
| Размер T (по чертежу производителя) | 26,5 мм |
| Размер U (по чертежу производителя) | 98,4 мм |
Другие типоразмеры серии
Станочные тиски — 83 позиции серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Тиски станочные.
Совместимость
Связанные позиции по данным производителя — 16 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к KS01010.
Крепёж и запчасти10
- GAP-30Угловая призма, регулируемый 102x30x49x30, GAP-30
- Z.KS.ACK08Наборы для крепления M8x1,25 - 10 мм Т-паз, Z.KS.ACK08
- Z.KS.ACK10Наборы для крепления M10x1,5 - 12 мм Т-паз, Z.KS.ACK10
- Z.KS.ACK12AНаборы для крепления M12x1,75 - 14 мм Т-паз, Z.KS.ACK12A
- Z.KS.ACK12BНаборы для крепления M12x1,75 - 16 мм Т-паз, Z.KS.ACK12B
- Z.KS.ACK12CНаборы для крепления M12x1,75 - 18 мм Т-паз, Z.KS.ACK12C
- Z.KS.AVQ690102Набор прихватов для 14 мм Т-пазов 4-частный, Z.KS.AVQ690102
- Z.KS.AVQ690104Набор прихватов для 16 мм Т-пазов 4-частный, Z.KS.AVQ690104
- Z.KS.AVQ690105Набор прихватов для 20 мм Т-пазов 4-частный, Z.KS.AVQ690105
- Z.KS.AVQ690106Набор прихватов для 18 мм Т-пазов 4-частный, Z.KS.AVQ690106
Губки и накладки4
- Z.KS.GR.AVQ6405Рифлёные губки (пара) для AVQ-160, AVL-160, ALQ-160, A = 159,2 B = 53 C = 18 D = 9 E = 9, Z.KS.GR.AVQ6405
- Z.KS.PR.AVQ6407Призматические губки (1 шт..) для AVQ-160, AVL-160, ALQ-160, A = 159,2 B = 53 C = 31 D = 55 E = 120°, Z.KS.PR.AVQ6407
- Z.KS.SA.AVQ6401Пара губок для AVQ-160, ALQ-160, AVL-160, A = 159,2 B = 53 C = 18 D = 98,4 E = 26,5 F = M12 x 1,75 P, Z.KS.SA.AVQ6401
- Z.KS.ST.AVQ6404Ступенчатые губки (пара) для AVQ-160, AVL-160, ALQ-160, A = 159,2 B = 53 C = 18 D = 5 E = 4,5, Z.KS.ST.AVQ6404
Плиты и основания1
- 91.12.150.2Набор параллелей - 14 пар 150 x 8 x14, 91.12.150.2
Подходит к позициям
У этих позиций KS01010 указан производителем как подходящий.
Губки и накладки1
- Z.KS.KB.AVQ6401Зубчатые губки (пара) для AVQ-160, AVL-160, ALQ-160, с точная ступень, Z.KS.KB.AVQ6401
