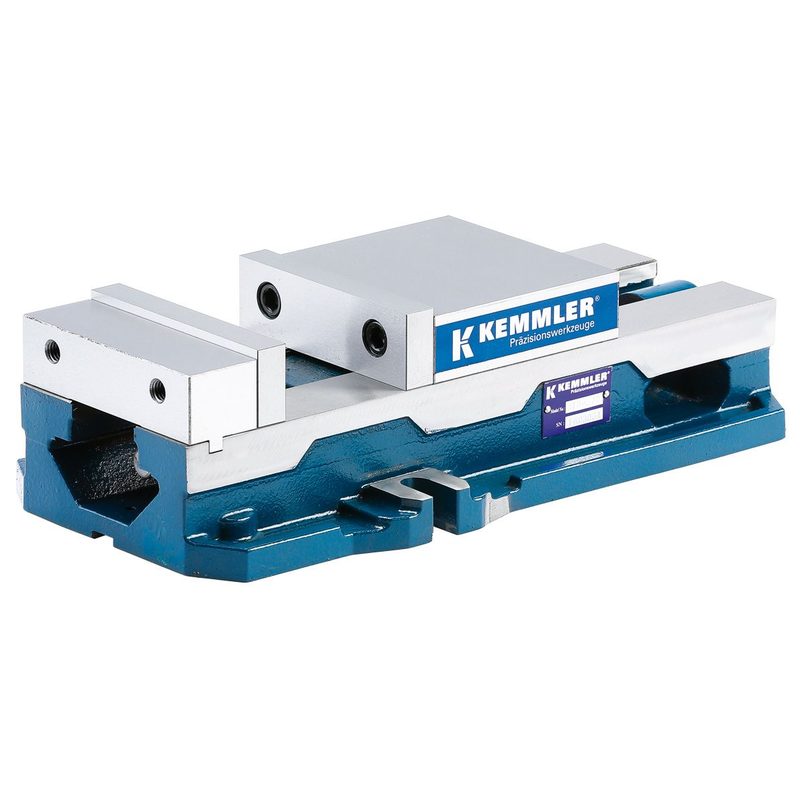

Прецизионные тиски ATD-570 механический, KS11020
Kemmler · Станочные тиски · арт. KS11020

Прецизионные тиски ATD-570 механический, KS11020

EAN4250001090234
Масса22 кг
Исполнение / для изделийATD-570
Размер A (по чертежу производителя)368 мм
Размер B (по чертежу производителя)194 мм
Размер C (по чертежу производителя)127 мм
Размер D (по чертежу производителя)404 мм
Размер E (по чертежу производителя)97 мм
Размер F (по чертежу производителя)36 мм
Размер G (по чертежу производителя)85 мм
Размер H (по чертежу производителя)63,5 мм
Размер I (по чертежу производителя)40,5 мм
Размер J (по чертежу производителя)17 мм
Размер K (по чертежу производителя)16 мм
Размер L (по чертежу производителя)120 мм
Размер M (по чертежу производителя)38,1 мм
Размер N (по чертежу производителя)16 мм
Размер O (по чертежу производителя)178 мм
Размер T (по чертежу производителя)20,6 мм
Размер U (по чертежу производителя)79,4 мм

Другие типоразмеры серии

Станочные тиски — 83 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Тиски станочные.

АртикулМасса, кгВ список
KS0703050
KS07040104
KS0901023
KS0902050
KS1001063
KS1101015
KS1102022Текущая
KS1103034
KS1104035
KS1105068
KS1201021
KS1202035
Показать ещё · всего в серии 83

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к KS11020.

Губки и накладки4

  • Z.KS.GR.AT509TРифлёные губки (пара) для ATW-50 / ATD-570, A = 126 B = 38,1 C = 17 D = 9 E = 9, Z.KS.GR.AT509T
  • Z.KS.PR.AT509RПризматические губки (1 шт..) для ATW-50 / ATD-570, A = 126 B = 38,1 C = 31 D = 40 E = 120°, Z.KS.PR.AT509R
  • Z.KS.SA.AT509Пара губок для ATW-50 / AMC-50 / ATD-570 ATD-570, Z.KS.SA.AT509
  • Z.KS.ST.AT509LСтупенчатые губки (пара) для ATW-50 / ATD-570, A = 126 B = 38,1 C = 17 D = 4 E = 3,5, Z.KS.ST.AT509L

Крепёж и запчасти2

  • GAP-30Угловая призма, регулируемый 102x30x49x30, GAP-30
  • Z.KS.ATW50STУпор для заготовок ATW-50/ATD-570, Z.KS.ATW50ST

Плиты и основания2

  • 91.12.150.2Набор параллелей - 14 пар 150 x 8 x14, 91.12.150.2
  • Z.KS.AT513AПоворотная плита для станочные тиски ATW-50 / ATD-570, Z.KS.AT513A

Подходит к позициям

У этих позиций KS11020 указан производителем как подходящий.

Губки и накладки1

  • Z.KS.KB.ATD509Зубчатые губки (пара) для ATW-50 / ATD-570 с точная ступень, Z.KS.KB.ATD509

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
