Canela · Пластины канавочные MINICUT · арт. LS011.0250TL20

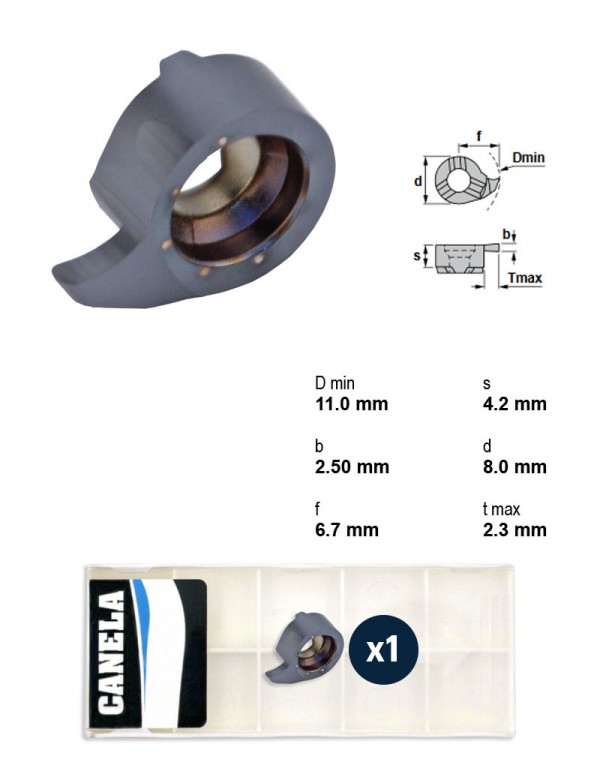

Пластина канавочная S011.0250 под стопорные кольца DIN 471/472, b 2,5 мм, t max 2,3 мм, отверстие от Ø11 мм, левая, сплав TL20
| Назначение | канавочная, канавки под стопорные кольца DIN 471/472 |
|---|---|
| Мин. диаметр отверстия | 11 мм |
| Ширина пластины b | 2,5 мм |
| Макс. глубина t max | 2,3 мм |
| Высота пластины s | 4,2 мм |
| Исполнение | левое |
| Марка сплава | TL20 |
| Державки | MINICUT 611 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины канавочные MINICUT — 1125 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Ширина пластины b, мм | Макс. глубина t max, мм | Высота пластины s, мм | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| LS11.238.02/K10F | канавочная для чистового контурного точения | 11 | 2,38 | 2,3 | 4,2 | левое | K10F | MINICUT 611 | |
| LS011.0238/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 2,38 | 2,3 | 4,2 | левое | AL41F | MINICUT 611 | |
| LS011.0238/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 2,38 | 2,3 | 4,2 | левое | K10F | MINICUT 611 | |
| LS011.0250/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 2,5 | 2,3 | 4,2 | левое | AL41F | MINICUT 611 | |
| LS011.0250/CN45F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 2,5 | 2,3 | 4,2 | левое | CN45F | MINICUT 611 | |
| LS011.0250/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 2,5 | 2,3 | 4,2 | левое | K10F | MINICUT 611 | |
| LS011.0250TL20 | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 2,5 | 2,3 | 4,2 | левое | TL20 | MINICUT 611 | Текущая |
| LS011.0300/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 3 | 2,3 | 4,2 | левое | AL41F | MINICUT 611 | |
| LS011.0300/CN45F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 3 | 2,3 | 4,2 | левое | CN45F | MINICUT 611 | |
| LS011.0300/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 3 | 2,3 | 4,2 | левое | K10F | MINICUT 611 | |
| LS011.0300TL20 | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 3 | 2,3 | 4,2 | левое | TL20 | MINICUT 611 | |
| LS11.318.02/AL41F | канавочная для чистового контурного точения | 11 | 3,18 | 2,3 | 4,2 | левое | AL41F | MINICUT 611 |
Совместимость
Связанные позиции по данным производителя — 28 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций LS011.0250TL20 указан производителем как подходящий.
Державки отрезные и канавочные27
- CZFDL2020K26Державка отрезная, 20X20, Применение Торцевание, Направление резания Левое
- CZFDL2525M26Державка отрезная, 25X25, Применение Торцевание, Направление резания Левое
- CZFDL3232P26Державка отрезная, 32X32, Применение Торцевание, Направление резания Левое
- CZFDR2020K26Державка отрезная, 20X20, Применение Торцевание, Направление резания Правое
- CZFDR2525M26Державка отрезная, 25X25, Применение Торцевание, Направление резания Правое
- CZFDR3232P26Державка отрезная, 32X32, Применение Торцевание, Направление резания Правое
- CZGDL2020K26Державка отрезная, 20X20, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое
- CZGDL2525M26Державка отрезная, 25X25, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое
- CZGDL3232P26Державка отрезная, 32X32, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое
- CZGDR2020K26Державка отрезная, 20X20, Применение снятие фаски, торцевание, канавки и др., Направление резания Правое
- CZGDR3232P26Державка отрезная, 32X32, Применение снятие фаски, торцевание, канавки и др., Направление резания Правое
- PSC32-CZFDL18040Державка отрезная Ø32 мм, Применение Торцевание, Присоединение PSC, Внутренняя подача СОЖ Нет
- PSC32-CZFDR18040Державка отрезная Ø32 мм, Применение Торцевание, Присоединение PSC, Внутренняя подача СОЖ Нет
- PSC32-CZGDL22042Державка отрезная Ø32 мм, Применение снятие фаски, торцевание, канавки и др., Присоединение PSC, Внутренняя подача СОЖ Нет
- PSC32-CZGDR22042Державка отрезная Ø32 мм, Применение снятие фаски, торцевание, канавки и др., Присоединение PSC, Внутренняя подача СОЖ Нет
- PSC40-CZFDL22050Державка отрезная Ø40 мм, Применение Торцевание, Присоединение PSC, Внутренняя подача СОЖ Нет
- PSC40-CZFDR22050Державка отрезная Ø40 мм, Применение Торцевание, Присоединение PSC, Внутренняя подача СОЖ Нет
- PSC40-CZGDL27050Державка отрезная Ø40 мм, Применение снятие фаски, торцевание, канавки и др., Присоединение PSC, Внутренняя подача СОЖ Нет
- PSC40-CZGDR27050Державка отрезная Ø40 мм, Применение снятие фаски, торцевание, канавки и др., Присоединение PSC, Внутренняя подача СОЖ Нет
- PSC50-CZFDL27060Державка отрезная Ø50 мм, Применение Торцевание, Присоединение PSC, Внутренняя подача СОЖ Нет
- PSC50-CZFDR27060Державка отрезная Ø50 мм, Применение Торцевание, Присоединение PSC, Внутренняя подача СОЖ Нет
- PSC50-CZGDL30050Державка отрезная Ø50 мм, Применение снятие фаски, торцевание, канавки и др., Присоединение PSC, Внутренняя подача СОЖ Нет
- PSC50-CZGDR30050Державка отрезная Ø50 мм, Применение снятие фаски, торцевание, канавки и др., Присоединение PSC, Внутренняя подача СОЖ Нет
- PSC63-CZFDL34065Державка отрезная Ø63 мм, Применение Торцевание
- PSC63-CZFDR34065Державка отрезная Ø63 мм, Применение Торцевание
- PSC63-CZGDL45055Державка отрезная Ø63 мм, Применение снятие фаски, торцевание, канавки и др.
- PSC63-CZGDR45055Державка отрезная Ø63 мм, Применение снятие фаски, торцевание, канавки и др.
Оправки расточные1
- 611.0012.2HMДержавка 611.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 110 мм, L2 42 мм
