Canela · Пластины канавочные MINICUT · арт. LS08.018R09TL20

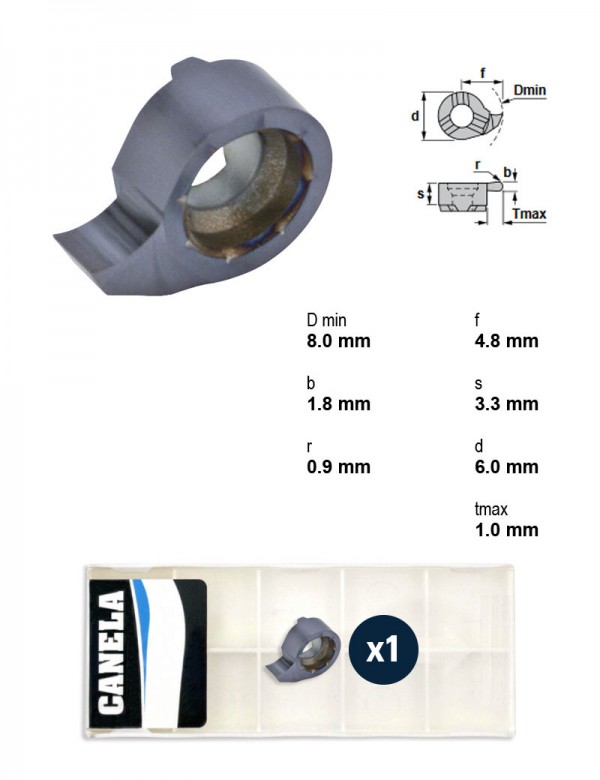

Пластина канавочная S08.018R09 с полным радиусом, b 1,8 мм, R 0,9 мм, t max 1 мм, отверстие от Ø8 мм, левая, сплав TL20
| Назначение | канавочная с полным радиусом |
|---|---|
| Мин. диаметр отверстия | 8 мм |
| Ширина пластины b | 1,8 мм |
| Радиус R | 0,9 мм |
| Макс. глубина t max | 1 мм |
| Высота пластины s | 3,3 мм |
| Исполнение | левое |
| Марка сплава | TL20 |
| Державки | MINICUT 608 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины канавочные MINICUT — 1125 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Ширина пластины b, мм | Макс. глубина t max, мм | Высота пластины s, мм | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| LS08.010R05/K10F | канавочная с полным радиусом | 8 | 1 | 1 | — | левое | K10F | MINICUT 608 | |
| LS08.012R06/AL41F | канавочная с полным радиусом | 8 | 1,2 | 1 | — | левое | AL41F | MINICUT 608 | |
| LS08.012R06/K10F | канавочная с полным радиусом | 8 | 1,2 | 1 | — | левое | K10F | MINICUT 608 | |
| LS08.012R06TL20 | канавочная с полным радиусом | 8 | 1,2 | 1 | — | левое | TL20 | MINICUT 608 | |
| LS08.018R09/AL41F | канавочная с полным радиусом | 8 | 1,8 | 1 | 3,3 | левое | AL41F | MINICUT 608 | |
| LS08.018R09/K10F | канавочная с полным радиусом | 8 | 1,8 | 1 | 3,3 | левое | K10F | MINICUT 608 | |
| LS08.018R09TL20 | канавочная с полным радиусом | 8 | 1,8 | 1 | 3,3 | левое | TL20 | MINICUT 608 | Текущая |
| LS08.020R10/AL41F | канавочная с полным радиусом | 8 | 2 | 1 | 3,3 | левое | AL41F | MINICUT 608 | |
| LS08.020R10/CN45F | канавочная с полным радиусом | 8 | 2 | 1 | 3,3 | левое | CN45F | MINICUT 608 | |
| LS08.020R10/K10F | канавочная с полным радиусом | 8 | 2 | 1 | 3,3 | левое | K10F | MINICUT 608 | |
| LS008.0070/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 8 | 0,73 | 1 | 3,3 | левое | AL41F | MINICUT 608 | |
| LS008.0070/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 8 | 0,73 | 1 | 3,3 | левое | K10F | MINICUT 608 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций LS08.018R09TL20 указан производителем как подходящий.
Оправки расточные1
- 608.0012.2HMДержавка 608.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 90 мм, L2 30 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
