Canela · Пластины канавочные MINICUT · арт. LS11.008R04TL20

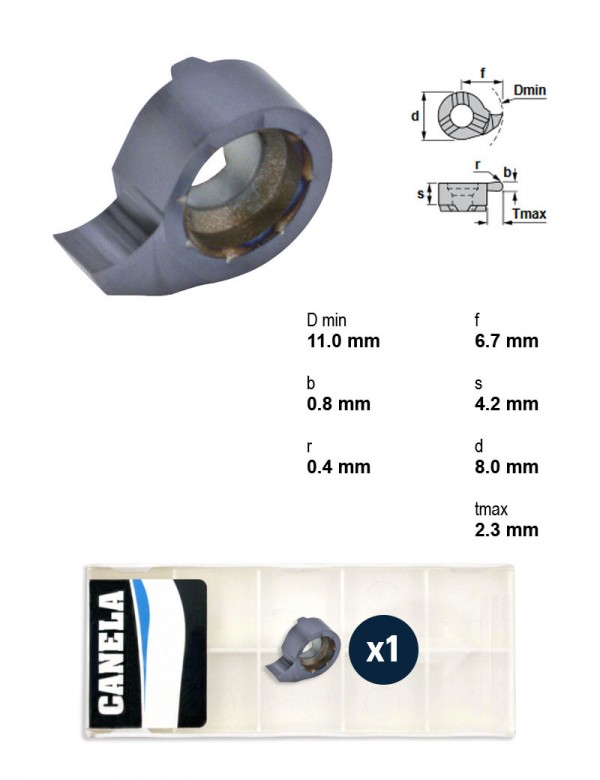

Пластина канавочная S11.008R04 с полным радиусом, b 0,8 мм, R 0,4 мм, t max 2,3 мм, отверстие от Ø11 мм, левая, сплав TL20
| Назначение | канавочная с полным радиусом |
|---|---|
| Мин. диаметр отверстия | 11 мм |
| Ширина пластины b | 0,8 мм |
| Радиус R | 0,4 мм |
| Макс. глубина t max | 2,3 мм |
| Высота пластины s | 4,2 мм |
| Исполнение | левое |
| Марка сплава | TL20 |
| Державки | MINICUT 611 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины канавочные MINICUT — 1125 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Ширина пластины b, мм | Макс. глубина t max, мм | Высота пластины s, мм | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| LS009.0300/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 9 | 3 | 1,8 | 3,6 | левое | AL41F | MINICUT 609 | |
| LS009.0300/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 9 | 3 | 1,8 | 3,6 | левое | K10F | MINICUT 609 | |
| LS09.0810.45/AL41F | для предварительной канавки и снятия фаски | 9 | 1 | 1,5 | 3,6 | левое | AL41F | MINICUT 609 | |
| LS09.0810.45/K10F | для предварительной канавки и снятия фаски | 9 | 1 | 1,5 | 3,6 | левое | K10F | MINICUT 609 | |
| LS11.008R04/AL41F | канавочная с полным радиусом | 11 | 0,8 | 2,3 | 4,2 | левое | AL41F | MINICUT 611 | |
| LS11.008R04/K10F | канавочная с полным радиусом | 11 | 0,8 | 2,3 | 4,2 | левое | K10F | MINICUT 611 | |
| LS11.008R04TL20 | канавочная с полным радиусом | 11 | 0,8 | 2,3 | 4,2 | левое | TL20 | MINICUT 611 | Текущая |
| LS11.012R06/AL41F | канавочная с полным радиусом | 11 | 1,2 | 2,3 | 4,2 | левое | AL41F | MINICUT 611 | |
| LS11.012R06/K10F | канавочная с полным радиусом | 11 | 1,2 | 2,3 | 4,2 | левое | K10F | MINICUT 611 | |
| LS11.012R06TL20 | канавочная с полным радиусом | 11 | 1,2 | 2,3 | 4,2 | левое | TL20 | MINICUT 611 | |
| LS11.016R08/AL41F | канавочная с полным радиусом | 11 | 1,6 | 2,3 | 4,2 | левое | AL41F | MINICUT 611 | |
| LS11.016R08/K10F | канавочная с полным радиусом | 11 | 1,6 | 2,3 | 4,2 | левое | K10F | MINICUT 611 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций LS11.008R04TL20 указан производителем как подходящий.
Оправки расточные1
- 611.0012.2HMДержавка 611.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 110 мм, L2 42 мм
