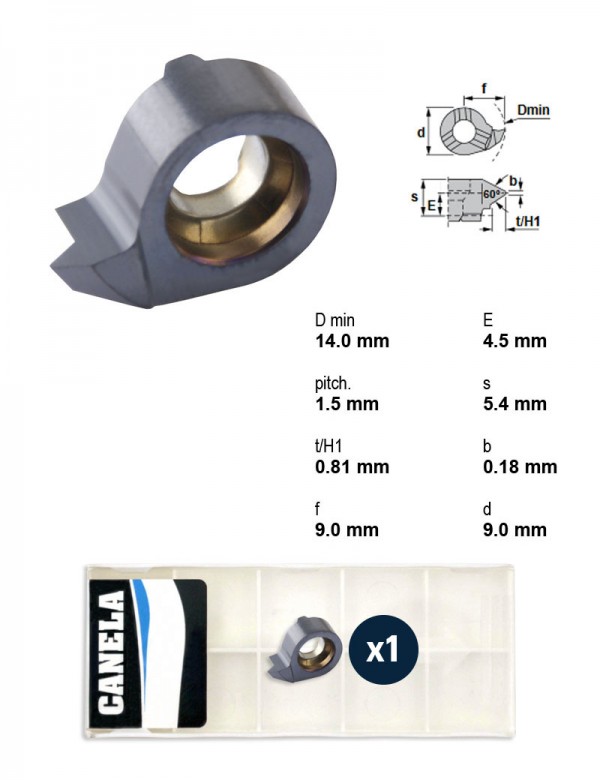

Canela · Пластины резьбовые MINICUT · арт. LS14.0815.01TL20
Пластина резьбовая S14.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø14 мм, левая, сплав TL20
| Назначение | резьбовая, метрическая резьба, неполный профиль |
|---|---|
| Мин. диаметр отверстия | 14 мм |
| Высота пластины s | 5,4 мм |
| Резьба | метрическая ISO |
| Профиль резьбы | неполный |
| Шаг резьбы | 1.5–1.75 мм |
| Угол профиля резьбы | 60 ° |
| Исполнение | левое |
| Марка сплава | TL20 |
| Державки | MINICUT 614 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины резьбовые MINICUT — 508 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Высота пластины s, мм | Резьба | Профиль резьбы | Шаг резьбы, мм | Угол профиля резьбы, ° | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LS14.0510.02/AL41F | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 1.0 | 60 | левое | AL41F | MINICUT 614 | |
| LS14.0510.02/K10F | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 1.0 | 60 | левое | K10F | MINICUT 614 | |
| LS14.0813.19/AL41F | резьбовая, резьба Витворта, полный профиль | 14 | 5,35 | Витворта | полный | 1.337 | 55 | левое | AL41F | MINICUT 614 | |
| LS14.0813.19/K10F | резьбовая, резьба Витворта, полный профиль | 14 | 5,35 | Витворта | полный | 1.337 | 55 | левое | K10F | MINICUT 614 | |
| LS14.0815.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | AL41F | MINICUT 614 | |
| LS14.0815.01/K10F | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | K10F | MINICUT 614 | |
| LS14.0815.01TL20 | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | TL20 | MINICUT 614 | Текущая |
| LS14.0815.02/AL41F | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 1.5 | 60 | левое | AL41F | MINICUT 614 | |
| LS14.0815.02/K10F | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 1.5 | 60 | левое | K10F | MINICUT 614 | |
| LS14.1020.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 2.0–2.5 | 60 | левое | AL41F | MINICUT 614 | |
| LS14.1020.01/K10F | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 2.0–2.5 | 60 | левое | K10F | MINICUT 614 | |
| LS14.1020.01TL20 | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 2.0–2.5 | 60 | левое | TL20 | MINICUT 614 |
Совместимость
Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций LS14.0815.01TL20 указан производителем как подходящий.
Оправки расточные19
- 614.0012.2HMДержавка 614.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 110 мм, L2 45 мм
- PCFNL25CA-16Оправка расточная, 90°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCFNR25CA-16Оправка расточная, 90°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCLNL25CA-16Оправка расточная, 95°, левое, Высота центра картриджа 25 мм, Задний угол Отрицательный
- PCLNR25CA-16Оправка расточная, 95°, правое, Высота центра картриджа 25 мм, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- PSKNL25CA-15Оправка расточная, 75°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNR25CA-15Оправка расточная, 75°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTFNL25CA-22Оправка расточная, 90°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTFNR25CA-22Оправка расточная, 90°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTGNL20CA-22Оправка расточная, 90°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTGNR20CA-22Оправка расточная, 90°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTSNL20CA-22Оправка расточная, 45°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTSNL25CA-22Оправка расточная, 45°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTSNR20CA-22Оправка расточная, 45°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTSNR25CA-22Оправка расточная, 45°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTTNL20CA-22Оправка расточная, 60°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTTNR20CA-22Оправка расточная, 60°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTWNL20CA-22Оправка расточная, 60°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTWNR20CA-22Оправка расточная, 60°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
