Canela · Державки MINICUT с круглым хвостовиком · арт. 614.0012.2HM

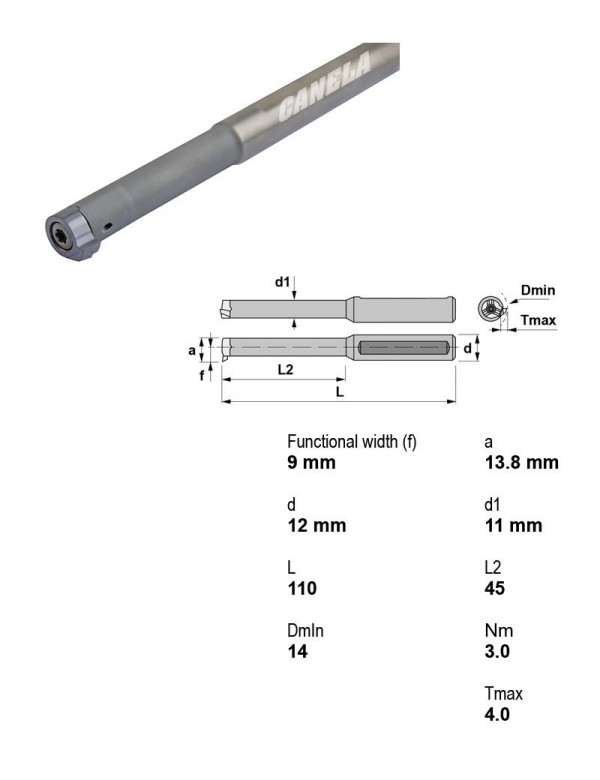

Державка 614.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 110 мм, L2 45 мм
| Диаметр хвостовика | 12 мм |
|---|---|
| Общая длина | 110 мм |
| Длина L2 | 45 мм |
| Материал хвостовика | твёрдый сплав |
| Пластины | MINICUT S14, S014, S55, S65 |
| Система | MINICUT |
Другие типоразмеры серии
Державки MINICUT с круглым хвостовиком — 78 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Диаметр хвостовика, мм | Общая длина, мм | Длина L2, мм | Материал хвостовика | Пластины | В список |
|---|---|---|---|---|---|---|
| 611.0016.2ST | 16 | 97 | 16 | сталь | MINICUT S11, S011 | |
| 611.0127.1HM | 12,7 | 95 | 29 | твёрдый сплав | MINICUT S11, S011 | |
| 611.0127.2HM | 12,7 | 110 | 42 | твёрдый сплав | MINICUT S11, S011 | |
| 611.0127.3HM | 12,7 | 120 | 56 | твёрдый сплав | MINICUT S11, S011 | |
| 611.0158.2E.ST | 15,875 | 110 | 29 | сталь | MINICUT S11, S011 | |
| 614.0012.1HM | 12 | 100 | 34 | твёрдый сплав | MINICUT S14, S014, S55, S65 | |
| 614.0012.2HM | 12 | 110 | 45 | твёрдый сплав | MINICUT S14, S014, S55, S65 | Текущая |
| 614.0012.2HM | 12 | 110 | 45 | твёрдый сплав | MINICUT S14, S014, S55, S65 | |
| 614.0012.3HM | 12 | 130 | 64 | твёрдый сплав | MINICUT S14, S014, S55, S65 | |
| 614.0016.1HM | 16 | 100 | 34 | твёрдый сплав | MINICUT S14, S014, S55, S65 | |
| 614.0016.2HM | 16 | 110 | — | твёрдый сплав | MINICUT S14, S014, S55, S65 | |
| 614.0016.3E.ST | 16 | 120 | 38 | сталь | MINICUT S14, S014, S55, S65 |
Совместимость
Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 614.0012.2HM.
Пластины канавочные и отрезные18
- LS14.012R06TL20Пластина канавочная S14.012R06 с полным радиусом, b 1,2 мм, R 0,6 мм, t max 4 мм, отверстие от Ø14 мм, левая, сплав TL20
- LS14.018R09TL20Пластина канавочная S14.018R09 с полным радиусом, b 1,8 мм, R 0,9 мм, t max 4 мм, отверстие от Ø14 мм, левая, сплав TL20
- LS14.020R10TL20Пластина канавочная S14.020R10 с полным радиусом, b 2 мм, R 1 мм, t max 4 мм, отверстие от Ø14 мм, левая, сплав TL20
- LS014.0070TL20Пластина канавочная S014.0070 под стопорные кольца DIN 471/472, b 0,73 мм, t max 1,2 мм, отверстие от Ø14 мм, левая, сплав TL20
- LS014.0080TL20Пластина канавочная S014.0080 под стопорные кольца DIN 471/472, b 0,83 мм, t max 1,3 мм, отверстие от Ø14 мм, левая, сплав TL20
- LS014.0090TL20Пластина канавочная S014.0090 под стопорные кольца DIN 471/472, b 0,93 мм, t max 1,5 мм, отверстие от Ø14 мм, левая, сплав TL20
- LS014.0110TL20Пластина канавочная S014.0110 под стопорные кольца DIN 471/472, b 1,2 мм, t max 4 мм, отверстие от Ø14 мм, левая, сплав TL20
- LS014.0130TL20Пластина канавочная S014.0130 под стопорные кольца DIN 471/472, b 1,4 мм, t max 4 мм, отверстие от Ø14 мм, левая, сплав TL20
- RS14.018R09TL20Пластина канавочная S14.018R09 с полным радиусом, b 1,8 мм, R 0,9 мм, t max 4 мм, отверстие от Ø14 мм, правая, сплав TL20
- RS14.022R11TL20Пластина канавочная S14.022R11 с полным радиусом, b 2,2 мм, R 1,1 мм, t max 4 мм, отверстие от Ø14 мм, правая, сплав TL20
- RS014.0090TL20Пластина канавочная S014.0090 под стопорные кольца DIN 471/472, b 0,93 мм, t max 1,5 мм, отверстие от Ø14 мм, правая, сплав TL20
- RS014.0110TL20Пластина канавочная S014.0110 под стопорные кольца DIN 471/472, b 1,2 мм, t max 4 мм, отверстие от Ø14 мм, правая, сплав TL20
- RS014.0130TL20Пластина канавочная S014.0130 под стопорные кольца DIN 471/472, b 1,4 мм, t max 4 мм, отверстие от Ø14 мм, правая, сплав TL20
- RS014.0150TL20Пластина канавочная S014.0150 под стопорные кольца DIN 471/472, b 1,5 мм, t max 4 мм, отверстие от Ø14 мм, правая, сплав TL20
- RS014.0160TL20Пластина канавочная S014.0160 под стопорные кольца DIN 471/472, b 1,7 мм, t max 4 мм, отверстие от Ø14 мм, правая, сплав TL20
- RS014.0200TL20Пластина канавочная S014.0200 под стопорные кольца DIN 471/472, b 2 мм, t max 4 мм, отверстие от Ø14 мм, правая, сплав TL20
- RS014.0250TL20Пластина канавочная S014.0250 под стопорные кольца DIN 471/472, b 2,5 мм, t max 4 мм, отверстие от Ø14 мм, правая, сплав TL20
- RS014.0300TL20Пластина канавочная S014.0300 под стопорные кольца DIN 471/472, b 3 мм, t max 4 мм, отверстие от Ø14 мм, правая, сплав TL20
Пластины резьбовые токарные5
- LS14.0815.01TL20Пластина резьбовая S14.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø14 мм, левая, сплав TL20
- RS14.0510.01TL20Пластина резьбовая S14.0510.01, метрическая резьба, неполный профиль, шаг 1,0–1,25 мм, отверстие от Ø14 мм, правая, сплав TL20
- RS14.0815.01TL20Пластина резьбовая S14.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø14 мм, правая, сплав TL20
- RS14.1020.01TL20Пластина резьбовая S14.1020.01, метрическая резьба, неполный профиль, шаг 2,0–2,5 мм, отверстие от Ø14 мм, правая, сплав TL20
- RS14.1325.01TL20Пластина резьбовая S14.1325.01, метрическая резьба, неполный профиль, шаг 2,5–3,0 мм, отверстие от Ø14 мм, правая, сплав TL20
Пластины расточные для малых отверстий2
- LS14.1867.02TL20Пластина расточная S14.1867.02, R 0,2 мм, отверстие от Ø13,8 мм, левая, сплав TL20
- RS14.1867.02TL20Пластина расточная S14.1867.02, R 0,2 мм, отверстие от Ø13,8 мм, правая, сплав TL20
Винты для пластин1
- 1244Винт Torx M4×0,7 1244
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
