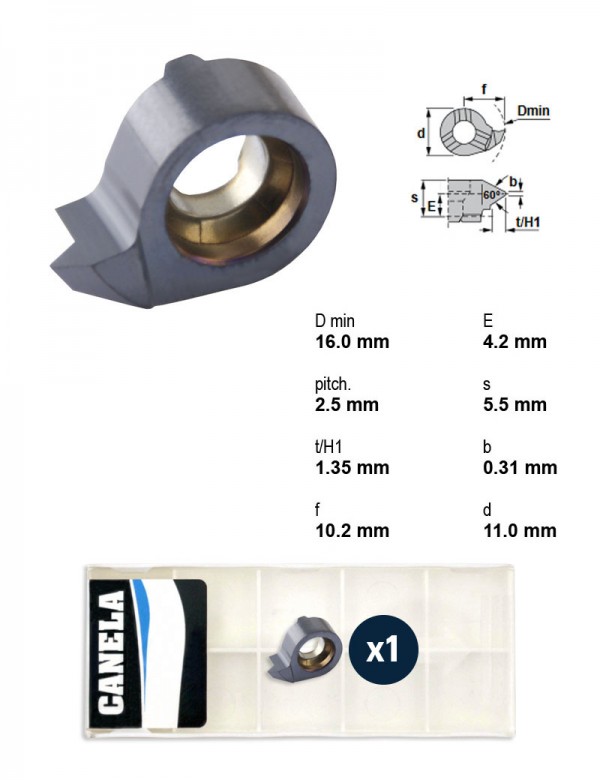

Canela · Пластины резьбовые MINICUT · арт. LS16.1325.01TL20
Пластина резьбовая S16.1325.01, метрическая резьба, неполный профиль, шаг 2,5–3,0 мм, отверстие от Ø16 мм, левая, сплав TL20
| Назначение | резьбовая, метрическая резьба, неполный профиль |
|---|---|
| Мин. диаметр отверстия | 16 мм |
| Высота пластины s | 5,4 мм |
| Резьба | метрическая ISO |
| Профиль резьбы | неполный |
| Шаг резьбы | 2.5–3.0 мм |
| Угол профиля резьбы | 60 ° |
| Исполнение | левое |
| Марка сплава | TL20 |
| Державки | MINICUT 616 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины резьбовые MINICUT — 508 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Высота пластины s, мм | Резьба | Профиль резьбы | Шаг резьбы, мм | Угол профиля резьбы, ° | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LS16.1118.14/AL41F | резьбовая, резьба Витворта, полный профиль | 16 | 5,4 | Витворта | полный | 1.814 | 55 | левое | AL41F | MINICUT 616 | |
| LS16.1118.14/K10F | резьбовая, резьба Витворта, полный профиль | 16 | 5,4 | Витворта | полный | 1.814 | 55 | левое | K10F | MINICUT 616 | |
| LS16.1220.01/AL41F | резьбовая, трапецеидальная резьба, неполный профиль | 16 | 5,5 | трапецеидальная | неполный | 2.0 | 30 | левое | AL41F | MINICUT 616 | |
| LS16.1220.01/K10F | резьбовая, трапецеидальная резьба, неполный профиль | 16 | 5,5 | трапецеидальная | неполный | 2.0 | 30 | левое | K10F | MINICUT 616 | |
| LS16.1325.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 16 | 5,4 | метрическая ISO | неполный | 2.5–3.0 | 60 | левое | AL41F | MINICUT 616 | |
| LS16.1325.01/K10F | резьбовая, метрическая резьба, неполный профиль | 16 | 5,4 | метрическая ISO | неполный | 2.5–3.0 | 60 | левое | K10F | MINICUT 616 | |
| LS16.1325.01TL20 | резьбовая, метрическая резьба, неполный профиль | 16 | 5,4 | метрическая ISO | неполный | 2.5–3.0 | 60 | левое | TL20 | MINICUT 616 | Текущая |
| LS16.1325.02/AL41F | резьбовая, метрическая резьба, полный профиль | 16 | 5,5 | метрическая ISO | полный | 2.5 | 60 | левое | AL41F | MINICUT 616 | |
| LS16.1325.02/K10F | резьбовая, метрическая резьба, полный профиль | 16 | 5,5 | метрическая ISO | полный | 2.5 | 60 | левое | K10F | MINICUT 616 | |
| LS16.1423.11/AL41F | резьбовая, резьба Витворта, полный профиль | 16 | 5,4 | Витворта | полный | 2.309 | 55 | левое | AL41F | MINICUT 616 | |
| LS16.1423.11/K10F | резьбовая, резьба Витворта, полный профиль | 16 | 5,4 | Витворта | полный | 2.309 | 55 | левое | K10F | MINICUT 616 | |
| LS16.1630.02/AL41F | резьбовая, метрическая резьба, полный профиль | 16 | 5,5 | метрическая ISO | полный | 3.0 | 60 | левое | AL41F | MINICUT 616 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций LS16.1325.01TL20 указан производителем как подходящий.
Оправки расточные1
- 616.0012.2HMДержавка 616.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 130 мм, L2 56 мм
