Canela · Державки MINICUT с круглым хвостовиком · арт. 616.0012.2HM

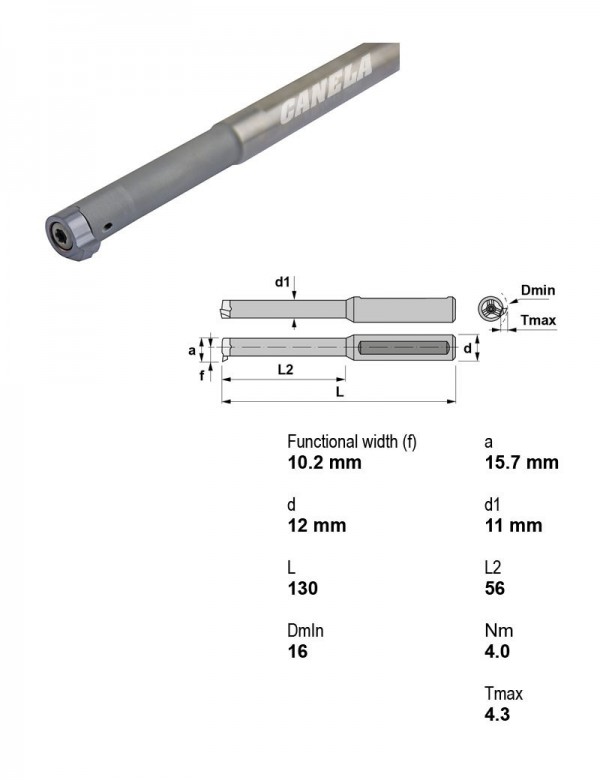

Державка 616.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 130 мм, L2 56 мм
| Диаметр хвостовика | 12 мм |
|---|---|
| Общая длина | 130 мм |
| Длина L2 | 56 мм |
| Материал хвостовика | твёрдый сплав |
| Пластины | MINICUT S16, S016 |
| Система | MINICUT |
Другие типоразмеры серии
Державки MINICUT с круглым хвостовиком — 78 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Диаметр хвостовика, мм | Общая длина, мм | Длина L2, мм | Материал хвостовика | Пластины | В список |
|---|---|---|---|---|---|---|
| 614.0127.3ST | 12,7 | 100 | 19 | сталь | MINICUT S14, S014, S55, S65 | |
| 614.0158.1HM | 15,875 | 100 | 34 | твёрдый сплав | MINICUT S14, S014, S55, S65 | |
| 614.0158.2HM | 15,875 | 110 | 45 | твёрдый сплав | MINICUT S14, S014, S55, S65 | |
| 614.0158.3E.ST | 15,875 | 120 | 38 | сталь | MINICUT S14, S014, S55, S65 | |
| 614.0158.3HM | 15,875 | 130 | 64 | твёрдый сплав | MINICUT S14, S014, S55, S65 | |
| 616.0012.1HM | 12 | 130 | 40 | твёрдый сплав | MINICUT S16, S016 | |
| 616.0012.2HM | 12 | 130 | 56 | твёрдый сплав | MINICUT S16, S016 | Текущая |
| 616.0012.2HM | 12 | 130 | 56 | твёрдый сплав | MINICUT S16, S016 | |
| 616.0012.3HM | 12 | 150 | 80 | твёрдый сплав | MINICUT S16, S016 | |
| 616.0016.1HM | 16 | 130 | — | твёрдый сплав | MINICUT S16, S016 | |
| 616.0016.2HM | 16 | 130 | — | твёрдый сплав | MINICUT S16, S016 | |
| 616.0016.3E.ST | 16 | 120 | 42 | сталь | MINICUT S16, S016 |
Совместимость
Связанные позиции по данным производителя — 29 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 616.0012.2HM.
Пластины канавочные и отрезные21
- LS16.018R09TL20Пластина канавочная S16.018R09 с полным радиусом, b 1,8 мм, R 0,9 мм, t max 4,3 мм, отверстие от Ø16 мм, левая, сплав TL20
- LS16.022R11TL20Пластина канавочная S16.022R11 с полным радиусом, b 2,2 мм, R 1,1 мм, t max 4,3 мм, отверстие от Ø16 мм, левая, сплав TL20
- LS16.030R15TL20Пластина канавочная S16.030R15 с полным радиусом, b 3 мм, R 1,5 мм, t max 4,3 мм, отверстие от Ø16 мм, левая, сплав TL20
- LS016.0070TL20Пластина канавочная S016.0070 под стопорные кольца DIN 471/472, b 0,73 мм, t max 1,2 мм, отверстие от Ø16 мм, левая, сплав TL20
- LS016.0080TL20Пластина канавочная S016.0080 под стопорные кольца DIN 471/472, b 0,83 мм, t max 1,3 мм, отверстие от Ø16 мм, левая, сплав TL20
- LS016.0090TL20Пластина канавочная S016.0090 под стопорные кольца DIN 471/472, b 0,93 мм, t max 1,5 мм, отверстие от Ø16 мм, левая, сплав TL20
- LS016.0110TL20Пластина канавочная S016.0110 под стопорные кольца DIN 471/472, b 1,2 мм, t max 4,3 мм, отверстие от Ø16 мм, левая, сплав TL20
- LS016.0130TL20Пластина канавочная S016.0130 под стопорные кольца DIN 471/472, b 1,4 мм, t max 4,3 мм, отверстие от Ø16 мм, левая, сплав TL20
- LS016.0150TL20Пластина канавочная S016.0150 под стопорные кольца DIN 471/472, b 1,5 мм, t max 4,3 мм, отверстие от Ø16 мм, левая, сплав TL20
- LS016.0160TL20Пластина канавочная S016.0160 под стопорные кольца DIN 471/472, b 1,7 мм, t max 4,3 мм, отверстие от Ø16 мм, левая, сплав TL20
- RS16.030R15TL20Пластина канавочная S16.030R15 с полным радиусом, b 3 мм, R 1,5 мм, t max 4,3 мм, отверстие от Ø16 мм, правая, сплав TL20
- RS016.0090TL20Пластина канавочная S016.0090 под стопорные кольца DIN 471/472, b 0,93 мм, t max 1,5 мм, отверстие от Ø16 мм, правая, сплав TL20
- RS016.0110TL20Пластина канавочная S016.0110 под стопорные кольца DIN 471/472, b 1,2 мм, t max 4,3 мм, отверстие от Ø16 мм, правая, сплав TL20
- RS016.0130TL20Пластина канавочная S016.0130 под стопорные кольца DIN 471/472, b 1,4 мм, t max 4,3 мм, отверстие от Ø16 мм, правая, сплав TL20
- RS016.0150TL20Пластина канавочная S016.0150 под стопорные кольца DIN 471/472, b 1,5 мм, t max 4,3 мм, отверстие от Ø16 мм, правая, сплав TL20
- RS016.0160TL20Пластина канавочная S016.0160 под стопорные кольца DIN 471/472, b 1,7 мм, t max 4,3 мм, отверстие от Ø16 мм, правая, сплав TL20
- RS016.0200TL20Пластина канавочная S016.0200 под стопорные кольца DIN 471/472, b 2 мм, t max 4,3 мм, отверстие от Ø16 мм, правая, сплав TL20
- RS016.0250TL20Пластина канавочная S016.0250 под стопорные кольца DIN 471/472, b 2,5 мм, t max 4,3 мм, отверстие от Ø16 мм, правая, сплав TL20
- RS016.0300TL20Пластина канавочная S016.0300 под стопорные кольца DIN 471/472, b 3 мм, t max 4,3 мм, отверстие от Ø16 мм, правая, сплав TL20
- RS016.0350TL20Пластина канавочная S016.0350 под стопорные кольца DIN 471/472, b 3,5 мм, t max 4,3 мм, отверстие от Ø16 мм, правая, сплав TL20
- RS016.0400TL20Пластина канавочная S016.0400 под стопорные кольца DIN 471/472, b 4 мм, t max 4,3 мм, отверстие от Ø16 мм, правая, сплав TL20
Пластины резьбовые токарные4
- LS16.1325.01TL20Пластина резьбовая S16.1325.01, метрическая резьба, неполный профиль, шаг 2,5–3,0 мм, отверстие от Ø16 мм, левая, сплав TL20
- RS16.0510.01TL20Пластина резьбовая S16.0510.01, метрическая резьба, неполный профиль, шаг 1,0–1,25 мм, отверстие от Ø16 мм, правая, сплав TL20
- RS16.0815.01TL20Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, правая, сплав TL20
- RS16.1020.01TL20Пластина резьбовая S16.1020.01, метрическая резьба, неполный профиль, шаг 2,0–2,5 мм, отверстие от Ø16 мм, правая, сплав TL20
Пластины расточные для малых отверстий2
- LS16.1897.02TL20Пластина расточная S16.1897.02, R 0,2 мм, отверстие от Ø15,5 мм, левая, сплав TL20
- RS16.1897.02TL20Пластина расточная S16.1897.02, R 0,2 мм, отверстие от Ø15,5 мм, правая, сплав TL20
Винты для пластин1
- 1255Винт Torx M5×0,8 1255
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
Документы по позиции
Для этой позиции документы пока не привязаны.
