Canela · Пластины расточные MINICUT · арт. LS16.1897.02TL20

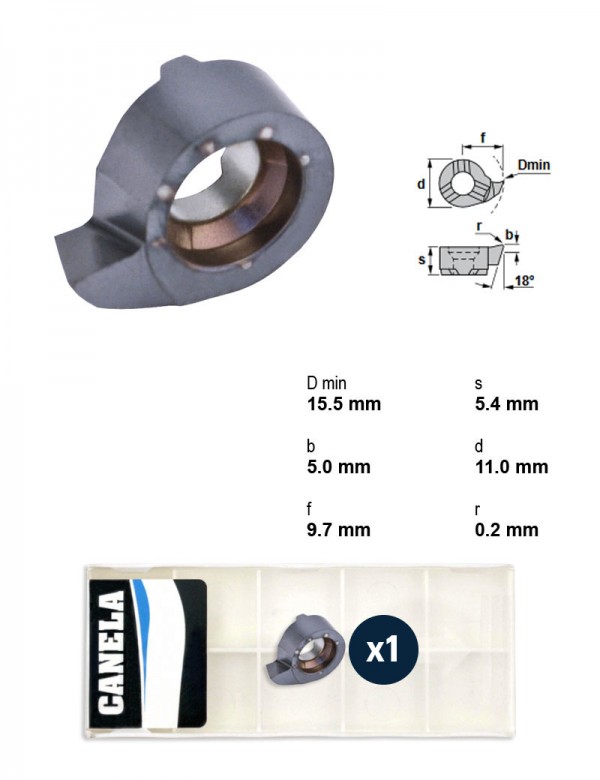

Пластина расточная S16.1897.02, R 0,2 мм, отверстие от Ø15,5 мм, левая, сплав TL20
| Назначение | расточная и копировальная |
|---|---|
| Мин. диаметр отверстия | 15,5 мм |
| Радиус R | 0,2 мм |
| Высота пластины s | 5,4 мм |
| Угол β | 18 ° |
| Угол γ | 8 ° |
| Исполнение | левое |
| Марка сплава | TL20 |
| Державки | MINICUT 616 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины расточные MINICUT — 294 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины расточные для малых отверстий.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Радиус R, мм | Макс. глубина t max, мм | Высота пластины s, мм | Угол β, ° | Угол γ, ° | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LS14.4787.04/NEME | расточная и копировальная, внутренние проточки DIN 509 | 13,7 | 0,4 | 4 | 5,3 | 47 | 3 | левое | NEME | MINICUT 614 | |
| LS16.1897.02/AL41F | расточная и копировальная | 15,5 | 0,2 | — | 5,4 | 18 | 8 | левое | AL41F | MINICUT 616 | |
| LS16.1897.02/CBN | расточная и копировальная | 15,5 | 0,2 | — | 5,4 | 18 | 8 | левое | CBN | MINICUT 616 | |
| LS16.1897.02/CN45F | расточная и копировальная | 15,5 | 0,2 | — | 5,4 | 18 | 8 | левое | CN45F | MINICUT 616 | |
| LS16.1897.02/K10F | расточная и копировальная | 15,5 | 0,2 | — | 5,4 | 18 | 8 | левое | K10F | MINICUT 616 | |
| LS16.1897.02/XC2A | расточная и копировальная | 15,5 | 0,2 | — | 5,4 | 18 | 8 | левое | XC2A | MINICUT 616 | |
| LS16.1897.02TL20 | расточная и копировальная | 15,5 | 0,2 | — | 5,4 | 18 | 8 | левое | TL20 | MINICUT 616 | Текущая |
| LS16.4055.02/AL41F | расточная и копировальная, внутренние проточки DIN 509 | 15,8 | 0,2 | 4,3 | 5,4 | 30 | 5 | левое | AL41F | MINICUT 616 | |
| LS16.4055.02/K10F | расточная и копировальная, внутренние проточки DIN 509 | 15,8 | 0,2 | 4,3 | 5,4 | 30 | 5 | левое | K10F | MINICUT 616 | |
| LS16.4710.02/AL41F | расточная и копировальная, внутренние проточки DIN 509 | 15,8 | 0,2 | 4,3 | 5,4 | 47 | 3 | левое | AL41F | MINICUT 616 | |
| LS16.4710.02/CN45F | расточная и копировальная, внутренние проточки DIN 509 | 15,8 | 0,2 | 4,3 | 5,4 | 47 | 3 | левое | CN45F | MINICUT 616 | |
| LS16.4710.02/K10F | расточная и копировальная, внутренние проточки DIN 509 | 15,8 | 0,2 | 4,3 | 5,4 | 47 | 3 | левое | K10F | MINICUT 616 |
Совместимость
Связанные позиции по данным производителя — 98 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций LS16.1897.02TL20 указан производителем как подходящий.
Державки токарные по ISO 560865
- PCBNL2525M16Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCBNL3225P16Державка токарная, 32X25, 75°, левое, Применение Точение, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCBNL3232P16Державка токарная, 32X32, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCBNR2525M16Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCBNR3225P16Державка токарная, 32X25, 75°, правое, Применение Точение, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCBNR3232P16Державка токарная, 32X32, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCFNL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCFNL3225P16Державка токарная, 32X25, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCFNL3232P16Державка токарная, 32X32, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCFNR2525M16Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCFNR3225P16Державка токарная, 32X25, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCFNR3232P16Державка токарная, 32X32, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCLNL2525M16Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCLNL3225P16Державка токарная, 32X25, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Форма пластины C — ромбическая 80°
- PCLNL3232P16Державка токарная, 32X32, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм
- PCLNL4040S16Державка токарная, 40X40, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PCLNR2525M16Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCLNR3225P16Державка токарная, 32X25, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Форма пластины C — ромбическая 80°
- PCLNR3232P16Державка токарная, 32X32, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм
- PCLNR4040S16Державка токарная, 40X40, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PCSNL2525M16Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCSNL3225P16Державка токарная, 32X25, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCSNL3232P16Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCSNR2525M16Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCSNR3225P16Державка токарная, 32X25, 45°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PCSNR3232P16Державка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSBNL2525M15Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSBNL3232P15Державка токарная, 32X32, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSBNR2525M15Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSBNR3232P15Державка токарная, 32X32, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC40-PCLNL27050-16Державка токарная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC40-PCLNR27050-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC40-PSDNN00050-15Державка токарная Ø40 мм, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC50-PCLNL35060-16Державка токарная Ø50 мм, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC50-PCLNR35060-16Державка токарная Ø50 мм, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC50-PCRNL27060-16Державка токарная Ø50 мм, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC50-PCRNR27060-16Державка токарная Ø50 мм, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC50-PSDNN00060-15Державка токарная Ø50 мм, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC50-PSKNL35060-15Державка токарная Ø50 мм, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC50-PSKNR35060-15Державка токарная Ø50 мм, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
Показаны первые 40 из 65. Остальные — в разделе Державки токарные по ISO 5608.
Оправки расточные33
- 616.0012.2HMДержавка 616.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 130 мм, L2 56 мм
- A50X-PCLNL16-NОправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- A50X-PCLNR16-NОправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- A60X-PCLNL16-NОправка расточная Ø60 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A60X-PCLNR16-NОправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PCFNL25CA-16Оправка расточная, 90°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCFNR25CA-16Оправка расточная, 90°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCLNL25CA-16Оправка расточная, 95°, левое, Высота центра картриджа 25 мм, Задний угол Отрицательный
- PCLNR25CA-16Оправка расточная, 95°, правое, Высота центра картриджа 25 мм, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- PSC50-PCLNL35150-16Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC50-PCLNR35150-16Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC63-PCLNL27140-16Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PSC63-PCLNL35175-16Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PSC63-PCLNR27140-16Оправка расточная Ø63 мм, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PSC63-PCLNR35175-16Оправка расточная Ø63 мм, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PSKNL25CA-15Оправка расточная, 75°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNR25CA-15Оправка расточная, 75°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- S40V-PCKNL16Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S40V-PCKNR16Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S40V-PCLNL16Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S40V-PCLNR16Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S40V-PSKNL15Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S40V-PSKNR15Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S50W-PCKNL16Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- S50W-PCKNR16Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- S50W-PCLNL16Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- S50W-PCLNR16Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- S50W-PSKNL15Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- S50W-PSKNR15Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- S60Y-PCKNL16Оправка расточная Ø60 мм, 75°, левое, Под пластину, I.C. 15,88 мм, Форма пластины C — ромбическая 80°
- S60Y-PCKNR16Оправка расточная Ø60 мм, 75°, правое, Под пластину, I.C. 15,88 мм, Форма пластины C — ромбическая 80°
- S60Y-PCLNL16Оправка расточная Ø60 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S60Y-PCLNR16Оправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
