ZPS-FN · Метчик машинный с прямой канавкой MT12305, HSS Co5, DIN 374 · арт. MT12305.080100

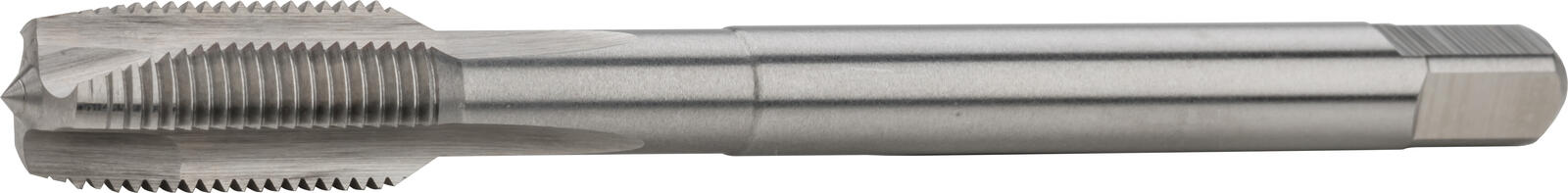

Метчик машинный с прямой канавкой MT12305, M8
| Назначение | метчик машинный с прямой канавкой |
|---|---|
| Резьба | M8 |
| Поле допуска резьбы | 6H |
| Шаг резьбы P | 1 мм |
| Диаметр хвостовика d | 6 мм |
| Общая длина l1 | 90 мм |
| Длина режущей части l2 | 18 мм |
| Диаметр d1 | 7 мм |
| Квадрат a | 4,9 мм |
| Число зубьев Z | 3 шт. |
| Материал | HSS Co5 |
| Норма | DIN 374 |
| Стандарт резьбы | метрическая ISO, мелкий шаг |
| Линейка ZPS-FN | MT12305 |
Другие типоразмеры серии
Метчик машинный с прямой канавкой MT12305, HSS Co5, DIN 374 — 9 позиций серии, ZPS-FN.
| Артикул | Резьба | Шаг резьбы P, мм | Диаметр хвостовика d, мм | Общая длина l1, мм | Длина режущей части l2, мм | Диаметр d1, мм | Квадрат a, мм | В список |
|---|---|---|---|---|---|---|---|---|
| MT12305.050050 | M5 | 0,5 | 3,5 | 70 | 13 | 4,5 | 2,7 | |
| MT12305.060075 | M6 | 0,75 | 4,5 | 80 | 15 | 5,2 | 3,4 | |
| MT12305.080100 | M8 | 1 | 6 | 90 | 18 | 7 | 4,9 | Текущая |
| MT12305.100100 | M10 | 1 | 7 | 90 | 20 | 9 | 5,5 | |
| MT12305.120150 | M12 | 1,5 | 9 | 100 | 21 | 10,5 | 7 | |
| MT12305.140150 | M14 | 1,5 | 11 | 100 | 21 | 12,5 | 9 | |
| MT12305.160150 | M16 | 1,5 | 12 | 100 | 21 | 14,5 | 9 | |
| MT12305.180150 | M18 | 1,5 | 14 | 110 | 24 | 16,5 | 11 | |
| MT12305.200150 | M20 | 1,5 | 16 | 125 | 24 | 18,5 | 12 |
