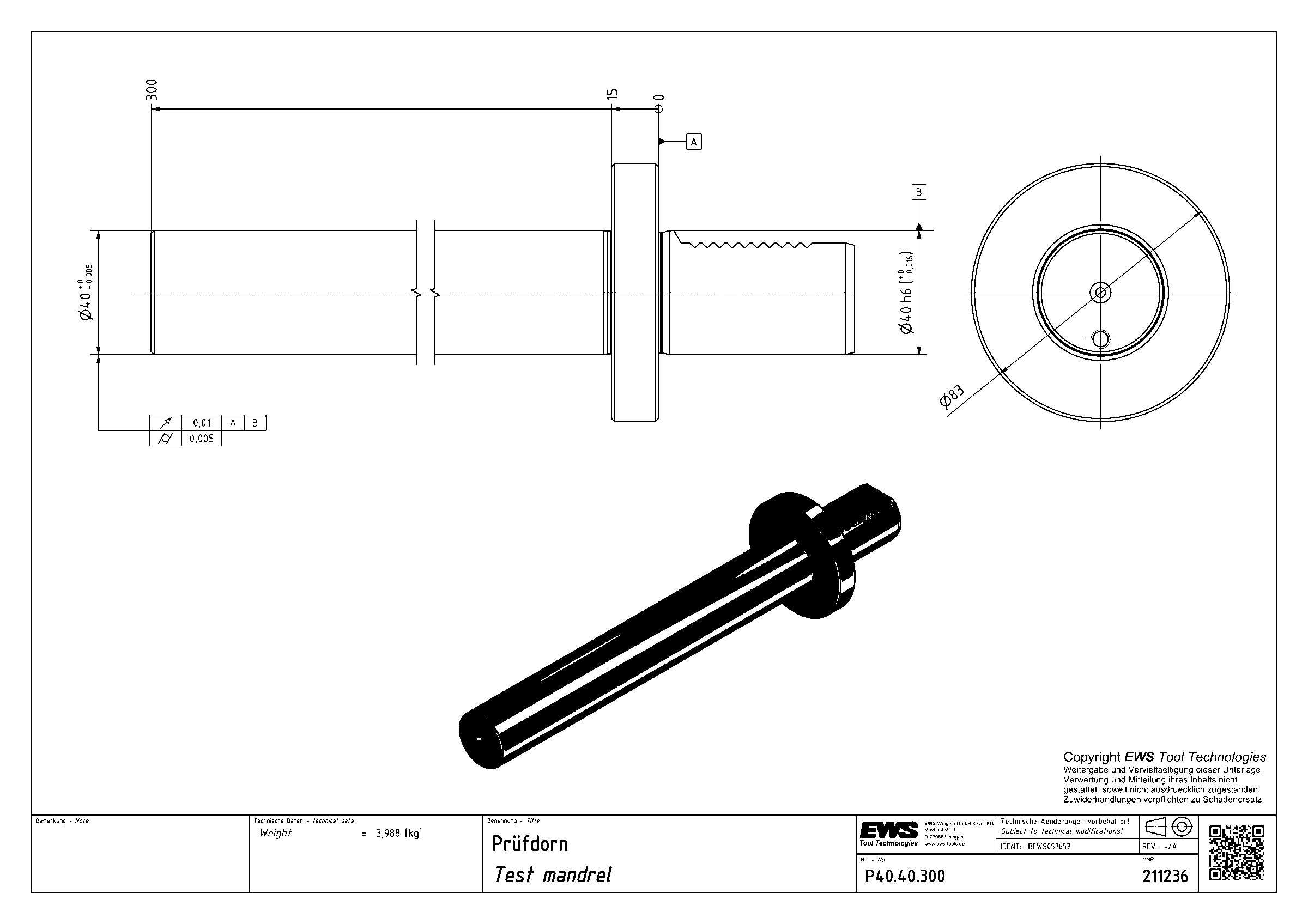

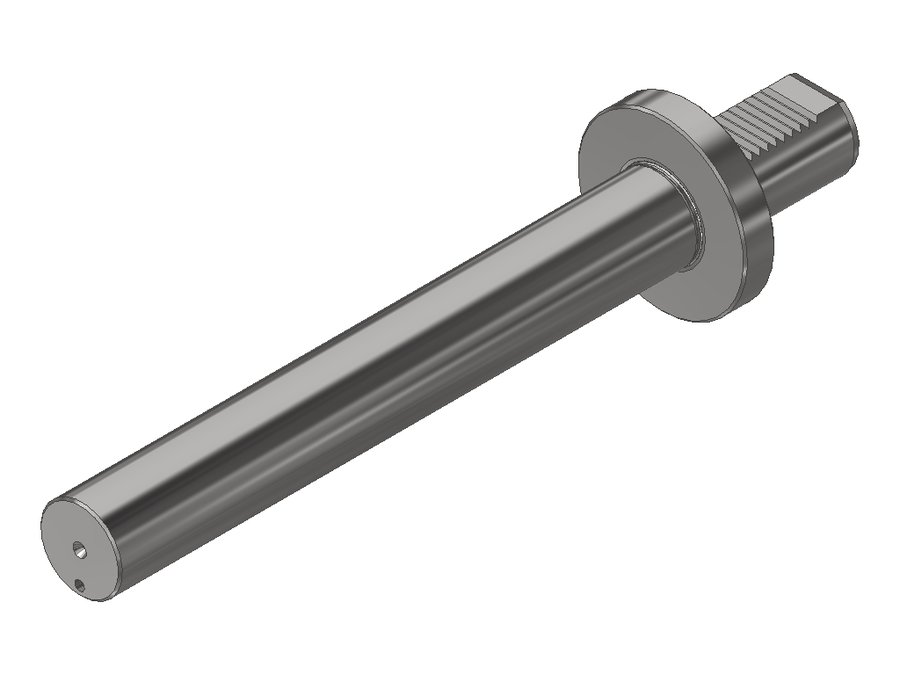

Оправка контрольная EWS P40.40.300, хвостовик Ø40, отверстие Ø40 мм
EWS · Оправки контрольные EWS, присоединение к станку VDI · арт. P40.40.300

Оправка контрольная EWS P40.40.300, хвостовик Ø40, отверстие Ø40 мм

Угол выхода0°
Диаметр корпуса40 мм
Код интерфейса станкаZYV04000105
Диаметр буртика83 мм
Диаметр хвостовика40 мм
Присоединение к станкуVDI40
Вылет LPR300 мм
Масса3,988 кг
Общая длина363 мм
Заказной номер EWS211236

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул P40.40.300 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Оправки контрольные EWS, присоединение к станку VDI — 10 позиций серии, EWS.

АртикулДиаметр хвостовика, ммПрисоединение к станкуМасса, кгВылет LPR, ммОбщая длина, ммВ список
P25.26.19025VDI251,2——
P30.40.20030VDI302,504200255
P30.40.200HP30VDI302,504200255
P30.40.200HP-HKP30VDI30———
P40.40.20040VDI403,008200263
P40.40.200HP40VDI403,008200263
P40.40.200HP-HKP40VDI40———
P40.40.30040VDI403,988300363Текущая
P50.40.20050VDI503,799200278
P50.40.200HP50VDI503,799200278

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к P40.40.300.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100
