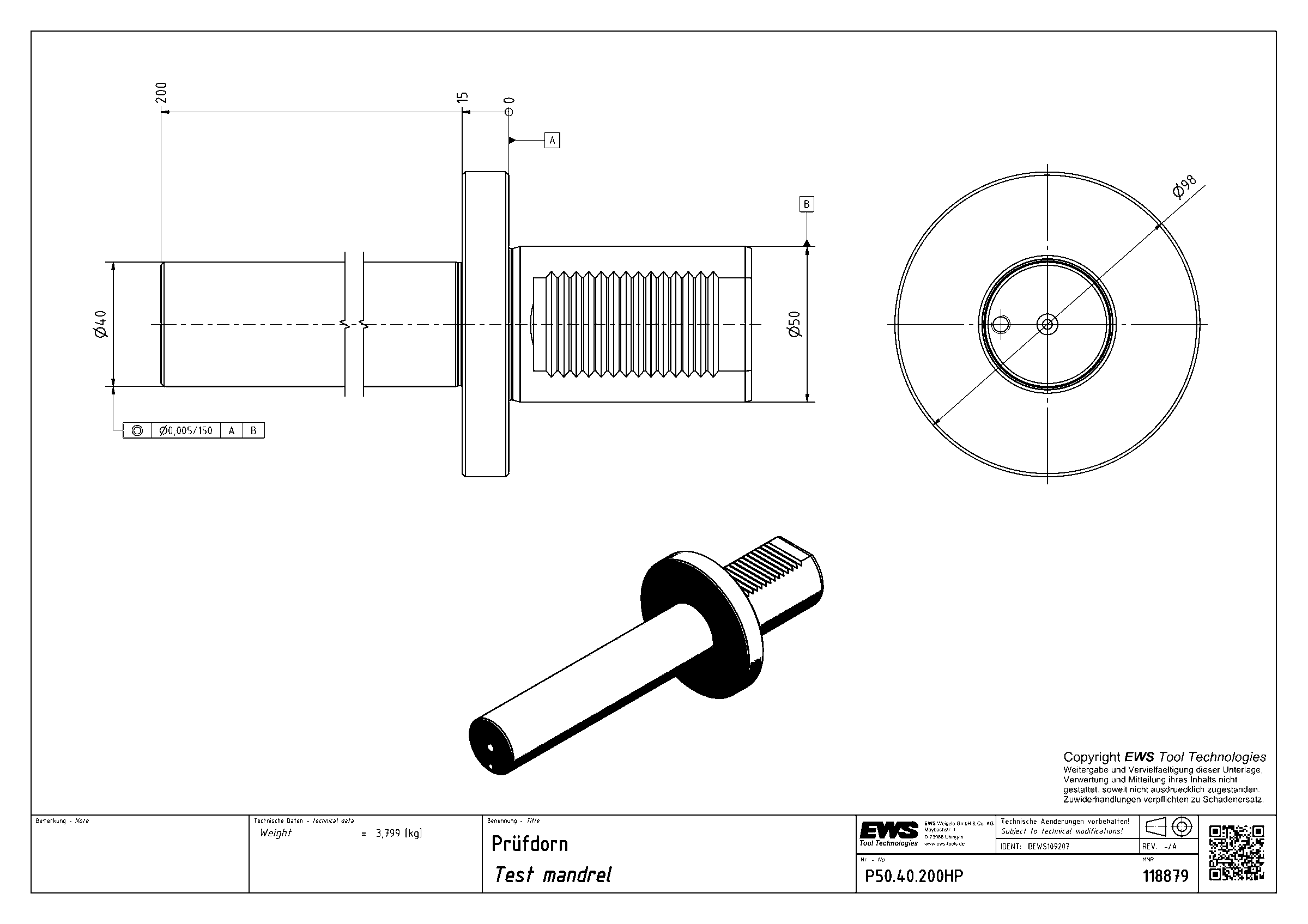

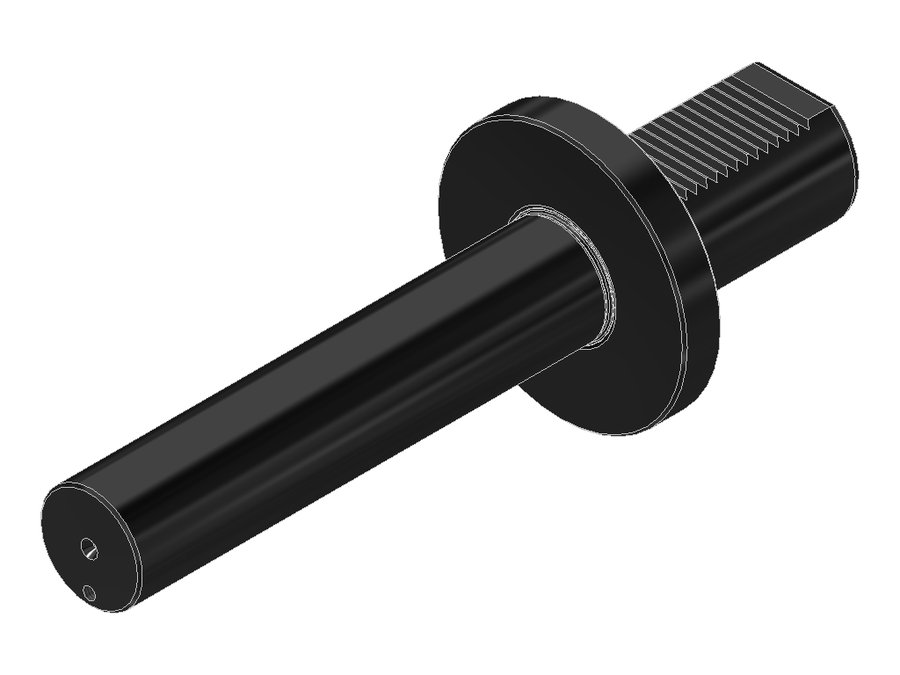

Оправка контрольная EWS P50.40.200HP, хвостовик Ø50, отверстие Ø40 мм
EWS · Оправки контрольные EWS, присоединение к станку VDI · арт. P50.40.200HP

Оправка контрольная EWS P50.40.200HP, хвостовик Ø50, отверстие Ø40 мм

Угол выхода0°
Диаметр корпуса40 мм
Код интерфейса станкаZYV05000105
Диаметр буртика98 мм
Диаметр хвостовика50 мм
Присоединение к станкуVDI50
Вылет LPR200 мм
Масса3,799 кг
Общая длина278 мм
Заказной номер EWS118879

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул P50.40.200HP в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Оправки контрольные EWS, присоединение к станку VDI — 10 позиций серии, EWS.

АртикулДиаметр хвостовика, ммПрисоединение к станкуМасса, кгВылет LPR, ммОбщая длина, ммВ список
P25.26.19025VDI251,2——
P30.40.20030VDI302,504200255
P30.40.200HP30VDI302,504200255
P30.40.200HP-HKP30VDI30———
P40.40.20040VDI403,008200263
P40.40.200HP40VDI403,008200263
P40.40.200HP-HKP40VDI40———
P40.40.30040VDI403,988300363
P50.40.20050VDI503,799200278
P50.40.200HP50VDI503,799200278Текущая

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к P50.40.200HP.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
