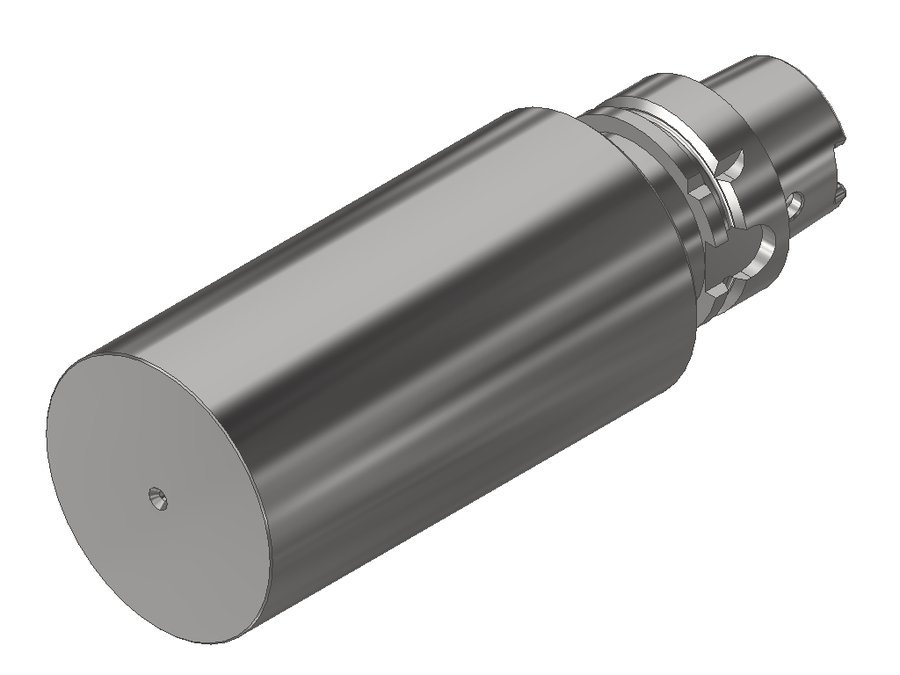

Заготовка борштанги EWS R.HSK100A97L250, HSK100A, d 97 мм, вылет LPR 250 мм
EWS · Заготовки борштанги EWS, присоединение к станку HSK · арт. R.HSK100A97L250

Заготовка борштанги EWS R.HSK100A97L250, HSK100A, d 97 мм, вылет LPR 250 мм

Диаметр корпуса97 мм
Код интерфейса станкаHSK10000195
Диаметр буртика100 мм
Диаметр хвостовика100 мм
Исполнениенейтральное
Присоединение к станкуHSK-A100
Функциональная длина250 мм
Вылет LPR250 мм
Масса7 кг
Общая длина300 мм
Заказной номер EWSW139548
СтандартISO12164-1 (HSK)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Заготовки борштанги EWS, присоединение к станку HSK — 5 позиций серии, EWS.

АртикулДиаметр хвостовика, ммИсполнениеПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
19.HSK63A32L125HYD——————
19.HSK63AC3L70——————
R.HSK50A50L15050нейтральноеHSK-A50124150175
R.HSK63A63L16063нейтральноеHSK-A63134160192
R.HSK100A97L250100нейтральноеHSK-A100250250300Текущая

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к R.HSK100A97L250.

Запчасти к инструменту1

  • KV HSK100-AТрубка подвода СОЖ EWS KV HSK100-A, DIN69895, M24x1,5
