Kemmler · Переходные втулки и переходники · арт. R12.060

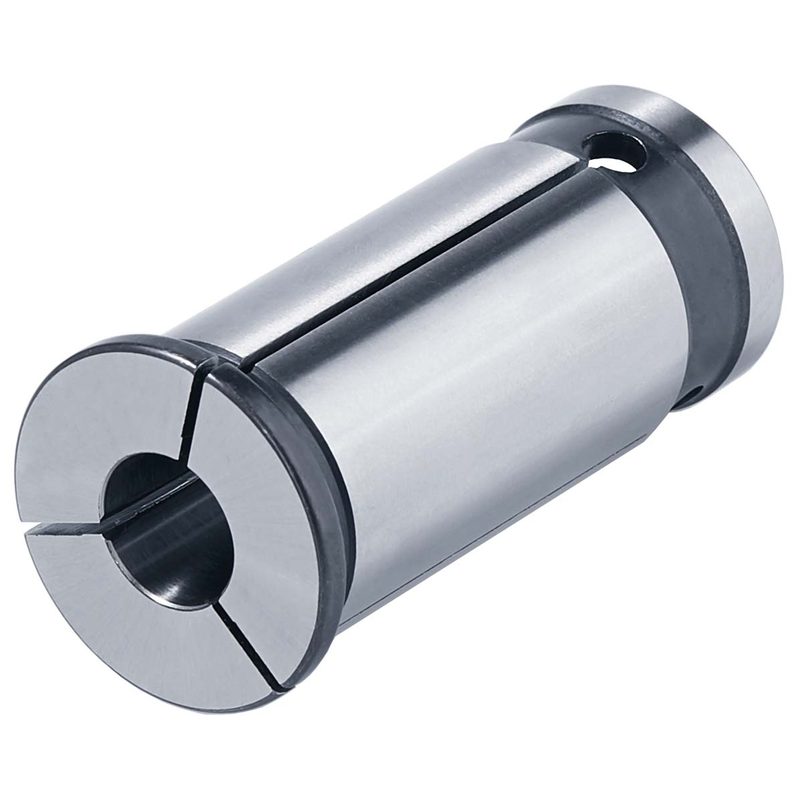

Переходная втулка для гидропатронов присоединение Ø12, мм инструмент Ø6 мм, не герметичный по СОЖ, R12.060
| Присоединение к станку (ADINTMS) | Переходники для гидропатронов |
|---|---|
| Присоединение инструмента (ADINTWS) | Цилиндрическое зажатие (метрическое) |
| Наружный диаметр (BD) | 19 мм |
| Диаметр хвостовика / присоединения (DCONMS) | 12 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 6 мм |
| EAN | 4250001157517 |
| Вылет (LPR) | 2 мм |
| Масса | 0,09 кг |
| Общая длина (OAL) | 44,5 мм |
| Биение | < 5 мкм |
| Уплотнение (SEAL) | нет |
| Размер LCOL (по чертежу производителя) | 42,5 мм |
Другие типоразмеры серии
Переходные втулки и переходники — 175 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Наружный диаметр (BD), мм | Диаметр хвостовика / присоединения (DCONMS), мм | Присоединение к станку (ADINTMS) | Диаметр зажимаемого инструмента (DCONWS), мм | Общая длина (OAL), мм | Вылет (LPR), мм | Уплотнение (SEAL) | В список |
|---|---|---|---|---|---|---|---|---|
| HKS32.180 | 37 | 32 | Переходники для силовых патронов | 18 | 73 | 4 | нет | |
| HKS32.200 | 37 | 32 | Переходники для силовых патронов | 20 | 73 | 4 | нет | |
| HKS32.250 | 37 | 32 | Переходники для силовых патронов | 25 | 73 | 4 | нет | |
| R12.030 | 19 | 12 | Переходники для гидропатронов | 3 | 44,5 | 2 | нет | |
| R12.040 | 19 | 12 | Переходники для гидропатронов | 4 | 44,5 | 2 | нет | |
| R12.050 | 19 | 12 | Переходники для гидропатронов | 5 | 44,5 | 2 | нет | |
| R12.060 | 19 | 12 | Переходники для гидропатронов | 6 | 44,5 | 2 | нет | Текущая |
| R12.080 | 19 | 12 | Переходники для гидропатронов | 8 | 44,5 | 2 | нет | |
| R20.030 | 25 | 20 | Переходники для гидропатронов | 3 | 53 | 3 | нет | |
| R20.040 | 25 | 20 | Переходники для гидропатронов | 4 | 53 | 3 | нет | |
| R20.050 | 25 | 20 | Переходники для гидропатронов | 5 | 53 | 3 | нет | |
| R20.060 | 25 | 20 | Переходники для гидропатронов | 6 | 53 | 3 | нет |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций R12.060 указан производителем как подходящий.
Адаптеры с хвостовиком по DIN 698711
- 403.HP.12.050Гидропатрон SK 40 - 12 - 50, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.HP.12.050
Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)1
- A63.HP.12.080Гидропатрон HSK 63 - 12 - 80, ISO 12164 [DIN 69893], HSK-A, A63.HP.12.080
Адаптеры с хвостовиком по JIS B 6339 (BT MAS)1
- 406.HP.12.058Гидропатрон BT 40 - 12 - 58, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.HP.12.058
Документы по позиции
Для этой позиции документы пока не привязаны.
