Kemmler · Гидропатроны HP — DIN 69871 / ISO 7388-1 (SK) · арт. 403.HP.12.050

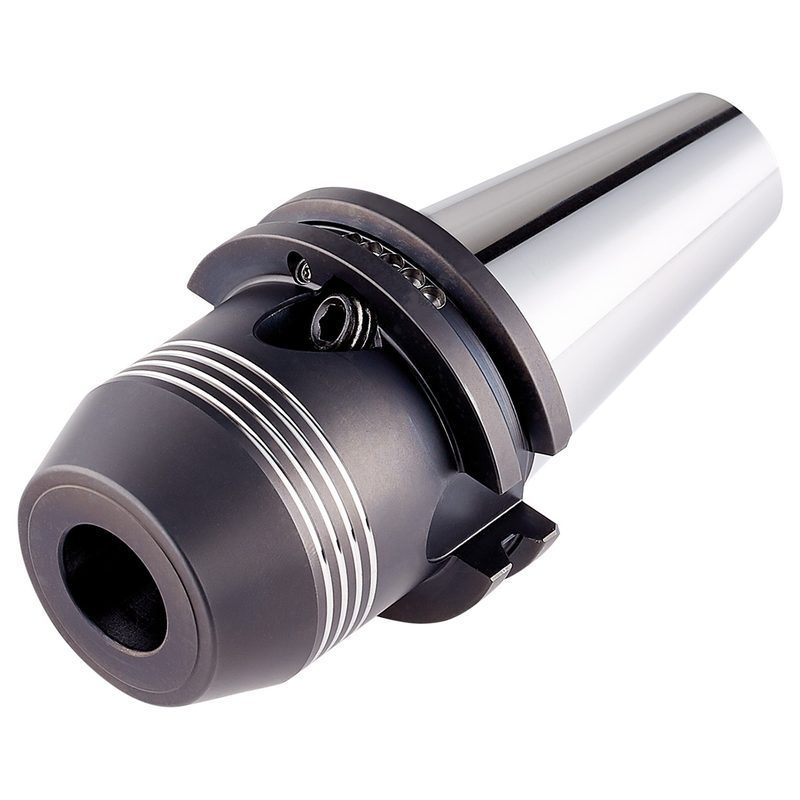

Гидропатрон SK 40 - 12 - 50, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.HP.12.050

Присоединение к станку (ADINTMS)	ISO 7388-1 (DIN 69871)
Присоединение инструмента (ADINTWS)	Гидравлический зажим
Диапазон регулировки по длине (ADJRGA)	10 мм
Балансировка	G2,5, 25 000 об/мин
Наружный диаметр (BD)	42 мм
Диаметр зажимаемого инструмента (DCONWS)	12 мм
Размер под ключ (DRVS)	5 мм
EAN	4250000014606
Форма хвостовика (CNSC)	AD/AF (AD/B)
Вылет (LPR)	50 мм
Макс. длина зажима (LSCX)	45 мм
Масса	1,2 кг
Биение	< 3 мкм
Конус / размер присоединения	SK 40
Резьба (THID)	M8x1
Длина корпуса (LB)	30,9 мм

Другие типоразмеры серии

Гидропатроны HP — DIN 69871 / ISO 7388-1 (SK) — 5 позиций серии, Kemmler.

Артикул	Наружный диаметр (BD), мм	Диаметр зажимаемого инструмента (DCONWS), мм	Вылет (LPR), мм	Макс. длина зажима (LSCX), мм	Масса, кг	Резьба (THID)	В список
403.HP.12.050	42	12	50	45	1,2	M8x1	Текущая
403.HP.20.065	49	20	65	48	1,2	M12x1
403.HP.20.065.R.S	49	20	65	40	2,3	M12x1
403.HP.20.065.RD.S	49	20	65	40	2,3	M12x1
403.HP.20.065.RDC.S	49	20	65	40	2,3	M12x1

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 403.HP.12.050.

R12.060Переходная втулка для гидропатронов присоединение Ø12, мм инструмент Ø6 мм, не герметичный по СОЖ, R12.060
RD12.060Переходная втулка для гидропатронов присоединение Ø12, мм инструмент Ø6 мм, герметичный по СОЖ, RD12.060

T-5-100Шестигранная отвёртка с поперечная рукоятка (Т-образная рукоятка) 5 мм, LB=100 мм, T-5-100
