Kemmler · Переходные втулки и переходники · арт. RD12.060

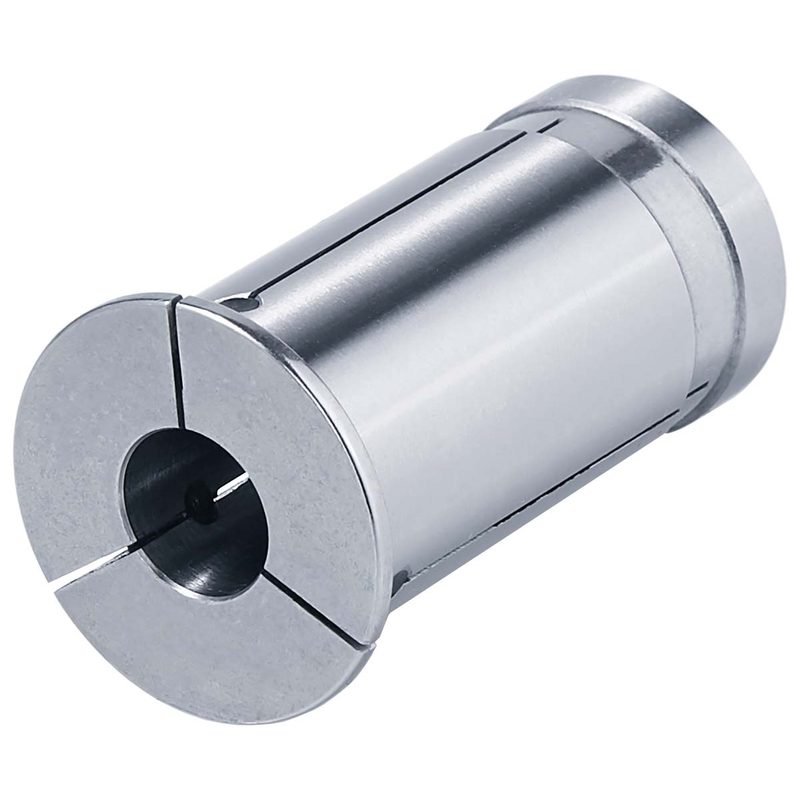

Переходная втулка для гидропатронов присоединение Ø12, мм инструмент Ø6 мм, герметичный по СОЖ, RD12.060
| Присоединение к станку (ADINTMS) | Переходники для гидропатронов |
|---|---|
| Присоединение инструмента (ADINTWS) | Цилиндрическое зажатие (метрическое) |
| Наружный диаметр (BD) | 16 мм |
| Давление СОЖ (CP) | 80 бар |
| Диаметр хвостовика / присоединения (DCONMS) | 12 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 6 мм |
| EAN | 4250001157562 |
| Вылет (LPR) | 2 мм |
| Масса | 0,09 кг |
| Общая длина (OAL) | 40 мм |
| Биение | < 5 мкм |
| Уплотнение (SEAL) | да |
| Размер LCOL (по чертежу производителя) | 38 мм |
Другие типоразмеры серии
Переходные втулки и переходники — 175 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Наружный диаметр (BD), мм | Диаметр хвостовика / присоединения (DCONMS), мм | Присоединение к станку (ADINTMS) | Диаметр зажимаемого инструмента (DCONWS), мм | Общая длина (OAL), мм | Вылет (LPR), мм | Уплотнение (SEAL) | В список |
|---|---|---|---|---|---|---|---|---|
| R32.180 | 37,5 | 32 | Переходники для гидропатронов | 18 | 64,6 | 5 | нет | |
| R32.200 | 37,5 | 32 | Переходники для гидропатронов | 20 | 64,6 | 5 | нет | |
| R32.250 | 37,5 | 32 | Переходники для гидропатронов | 25 | 64,6 | 5 | нет | |
| RD12.030 | 16 | 12 | Переходники для гидропатронов | 3 | 40 | 2 | да | |
| RD12.040 | 16 | 12 | Переходники для гидропатронов | 4 | 40 | 2 | да | |
| RD12.050 | 16 | 12 | Переходники для гидропатронов | 5 | 40 | 2 | да | |
| RD12.060 | 16 | 12 | Переходники для гидропатронов | 6 | 40 | 2 | да | Текущая |
| RD12.080 | 16 | 12 | Переходники для гидропатронов | 8 | 40 | 2 | да | |
| RD20.030 | 25 | 20 | Переходники для гидропатронов | 3 | 52,9 | 3,5 | да | |
| RD20.040 | 25 | 20 | Переходники для гидропатронов | 4 | 52,9 | 3,5 | да | |
| RD20.050 | 25 | 20 | Переходники для гидропатронов | 5 | 52,9 | 3,5 | да | |
| RD20.060 | 25 | 20 | Переходники для гидропатронов | 6 | 52,9 | 3,5 | да |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций RD12.060 указан производителем как подходящий.
Адаптеры с хвостовиком по DIN 698711
- 403.HP.12.050Гидропатрон SK 40 - 12 - 50, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.HP.12.050
Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)1
- A63.HP.12.080Гидропатрон HSK 63 - 12 - 80, ISO 12164 [DIN 69893], HSK-A, A63.HP.12.080
Адаптеры с хвостовиком по JIS B 6339 (BT MAS)1
- 406.HP.12.058Гидропатрон BT 40 - 12 - 58, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.HP.12.058
