Canela · Пластины канавочные MINICUT · арт. RS011.0130TL20

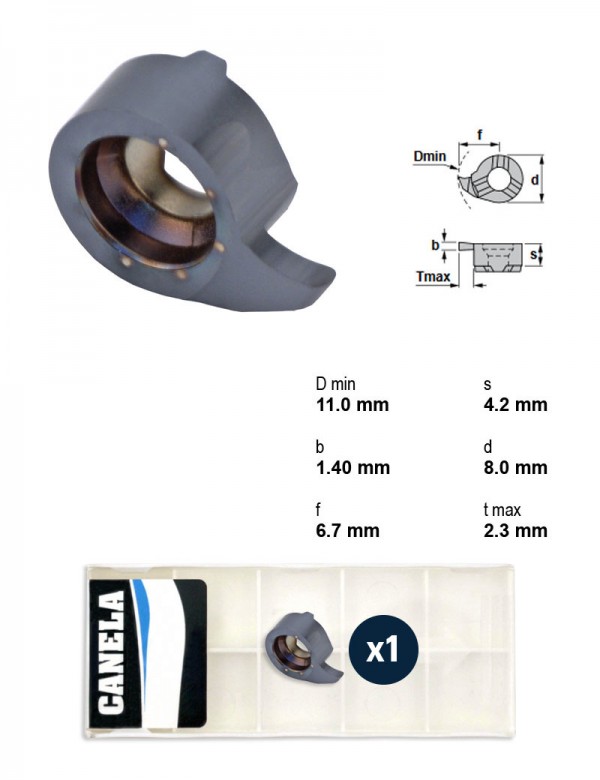

Пластина канавочная S011.0130 под стопорные кольца DIN 471/472, b 1,4 мм, t max 2,3 мм, отверстие от Ø11 мм, правая, сплав TL20
| Назначение | канавочная, канавки под стопорные кольца DIN 471/472 |
|---|---|
| Мин. диаметр отверстия | 11 мм |
| Ширина пластины b | 1,4 мм |
| Макс. глубина t max | 2,3 мм |
| Высота пластины s | 4,2 мм |
| Исполнение | правое |
| Марка сплава | TL20 |
| Державки | MINICUT 611 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины канавочные MINICUT — 1125 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Ширина пластины b, мм | Макс. глубина t max, мм | Высота пластины s, мм | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| RS11.117.04/K10F | канавочная для чистового контурного точения | — | 1,17 | — | — | правое | K10F | MINICUT 611 | |
| RS011.0117/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 1,17 | 2,3 | 4,2 | правое | AL41F | MINICUT 611 | |
| RS011.0117/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 1,17 | 2,3 | 4,2 | правое | K10F | MINICUT 611 | |
| RS011.0130/AL41F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 1,4 | 2,3 | 4,2 | правое | AL41F | MINICUT 611 | |
| RS011.0130/CN45F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 1,4 | 2,3 | 4,2 | правое | CN45F | MINICUT 611 | |
| RS011.0130/K10F | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 1,4 | 2,3 | 4,2 | правое | K10F | MINICUT 611 | |
| RS011.0130TL20 | канавочная, канавки под стопорные кольца DIN 471/472 | 11 | 1,4 | 2,3 | 4,2 | правое | TL20 | MINICUT 611 | Текущая |
| RS11.150.02/AL41F | канавочная для чистового контурного точения | 11 | 1,5 | 2,3 | 4,2 | правое | AL41F | MINICUT 611 | |
| RS11.150.02/K10F | канавочная для чистового контурного точения | 11 | 1,5 | 2,3 | 4,2 | правое | K10F | MINICUT 611 | |
| RS11.150.02/NEME | канавочная для чистового контурного точения | 11 | 1,5 | 2,3 | 4,2 | правое | NEME | MINICUT 611 | |
| RS11.150.02/P07C | канавочная для чистового контурного точения | 11 | 1,5 | 2,3 | 4,2 | правое | P07C | MINICUT 611 | |
| RS11.150.02/XC2A | канавочная для чистового контурного точения | 11 | 1,5 | 2,3 | 4,2 | правое | XC2A | MINICUT 611 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций RS011.0130TL20 указан производителем как подходящий.
Оправки расточные1
- 611.0012.2HMДержавка 611.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 110 мм, L2 42 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
