Dümmel · Пластины резьбовые MINICUT · арт. RS09.1325.02/XC2A

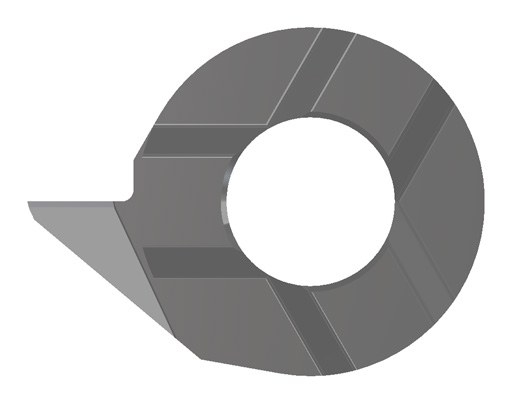

Пластина резьбовая MINICUT S09.1325.02, метрическая резьба, полный профиль, шаг 2,5 мм, отверстие от Ø9 мм, правая, сплав XC2A
| Назначение | резьбовая, метрическая резьба, полный профиль |
|---|---|
| Мин. диаметр отверстия | 9 мм |
| Высота пластины s | 3,55 мм |
| Резьба | метрическая ISO |
| Профиль резьбы | полный |
| Шаг резьбы | 2.5 мм |
| Угол профиля резьбы | 60 ° |
| Исполнение | правое |
| Марка сплава | XC2A |
| Державки | MINICUT 609 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины резьбовые MINICUT — 476 позиций серии, Dümmel.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Высота пластины s, мм | Резьба | Профиль резьбы | Шаг резьбы, мм | Угол профиля резьбы, ° | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RS09.1220.01/AL41F | резьбовая, трапецеидальная резьба, неполный профиль | 9 | 3,55 | трапецеидальная | неполный | 2.0 | 30 | правое | AL41F | MINICUT 609 | |
| RS09.1220.01/K10F | резьбовая, трапецеидальная резьба, неполный профиль | 9 | 3,55 | трапецеидальная | неполный | 2.0 | 30 | правое | K10F | MINICUT 609 | |
| RS09.1325.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 9 | 3,55 | метрическая ISO | неполный | 2.5–3.0 | 60 | правое | AL41F | MINICUT 609 | |
| RS09.1325.01/K10F | резьбовая, метрическая резьба, неполный профиль | 9 | 3,55 | метрическая ISO | неполный | 2.5–3.0 | 60 | правое | K10F | MINICUT 609 | |
| RS09.1325.02/AL41F | резьбовая, метрическая резьба, полный профиль | 9 | 3,55 | метрическая ISO | полный | 2.5 | 60 | правое | AL41F | MINICUT 609 | |
| RS09.1325.02/K10F | резьбовая, метрическая резьба, полный профиль | 9 | 3,55 | метрическая ISO | полный | 2.5 | 60 | правое | K10F | MINICUT 609 | |
| RS09.1325.02/XC2A | резьбовая, метрическая резьба, полный профиль | 9 | 3,55 | метрическая ISO | полный | 2.5 | 60 | правое | XC2A | MINICUT 609 | Текущая |
| RS09.1630.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 9 | 3,55 | метрическая ISO | неполный | 3.0–3.5 | 60 | правое | AL41F | MINICUT 609 | |
| RS09.1630.01/K10F | резьбовая, метрическая резьба, неполный профиль | 9 | 3,55 | метрическая ISO | неполный | 3.0–3.5 | 60 | правое | K10F | MINICUT 609 | |
| RS09.1630.02/AL41F | резьбовая, метрическая резьба, полный профиль | 9 | 3,55 | метрическая ISO | полный | 3.0 | 60 | правое | AL41F | MINICUT 609 | |
| RS09.1630.02/K10F | резьбовая, метрическая резьба, полный профиль | 9 | 3,55 | метрическая ISO | полный | 3.0 | 60 | правое | K10F | MINICUT 609 | |
| RS09.1730.01/AL41F | резьбовая, трапецеидальная резьба, неполный профиль | 9 | 3,55 | трапецеидальная | неполный | 3.0 | 30 | правое | AL41F | MINICUT 609 |
