Canela · Пластины канавочные MINICUT · арт. RS11.020R10TL20

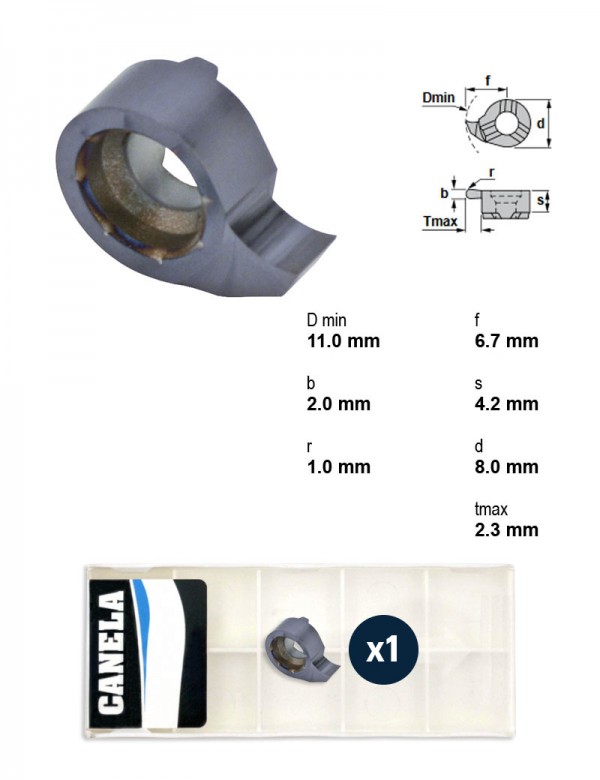

Пластина канавочная S11.020R10 с полным радиусом, b 2 мм, R 1 мм, t max 2,3 мм, отверстие от Ø11 мм, правая, сплав TL20
| Назначение | канавочная с полным радиусом |
|---|---|
| Мин. диаметр отверстия | 11 мм |
| Ширина пластины b | 2 мм |
| Радиус R | 1 мм |
| Макс. глубина t max | 2,3 мм |
| Высота пластины s | 4,2 мм |
| Исполнение | правое |
| Марка сплава | TL20 |
| Державки | MINICUT 611 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины канавочные MINICUT — 1125 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Ширина пластины b, мм | Макс. глубина t max, мм | Высота пластины s, мм | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| RS11.018R09TL20 | канавочная с полным радиусом | 11 | 1,8 | 2,3 | 4,2 | правое | TL20 | MINICUT 611 | |
| RS11.020R10/AL41F | канавочная с полным радиусом | 11 | 2 | 2,3 | 4,2 | правое | AL41F | MINICUT 611 | |
| RS11.020R10/CN45F | канавочная с полным радиусом | 11 | 2 | 2,3 | 4,2 | правое | CN45F | MINICUT 611 | |
| RS11.020R10/K10F | канавочная с полным радиусом | 11 | 2 | 2,3 | 4,2 | правое | K10F | MINICUT 611 | |
| RS11.020R10/P07C | канавочная с полным радиусом | 11 | 2 | 2,3 | 4,2 | правое | P07C | MINICUT 611 | |
| RS11.020R10/P07C-X | канавочная с полным радиусом | 11 | 2 | 2,3 | 4,2 | правое | P07C-X | MINICUT 611 | |
| RS11.020R10TL20 | канавочная с полным радиусом | 11 | 2 | 2,3 | 4,2 | правое | TL20 | MINICUT 611 | Текущая |
| RS11.024R12/AL41F | канавочная с полным радиусом | 11 | 2,4 | 2,3 | 4,2 | правое | AL41F | MINICUT 611 | |
| RS11.024R12/K10F | канавочная с полным радиусом | 11 | 2,4 | 2,3 | 4,2 | правое | K10F | MINICUT 611 | |
| RS11.030R15/AL41F | канавочная с полным радиусом | 11 | 3 | 2,3 | 4,2 | правое | AL41F | MINICUT 611 | |
| RS11.030R15/CN45F | канавочная с полным радиусом | 11 | 3 | 2,3 | 4,2 | правое | CN45F | MINICUT 611 | |
| RS11.030R15/K10F | канавочная с полным радиусом | 11 | 3 | 2,3 | 4,2 | правое | K10F | MINICUT 611 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций RS11.020R10TL20 указан производителем как подходящий.
Оправки расточные1
- 611.0012.2HMДержавка 611.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 110 мм, L2 42 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
