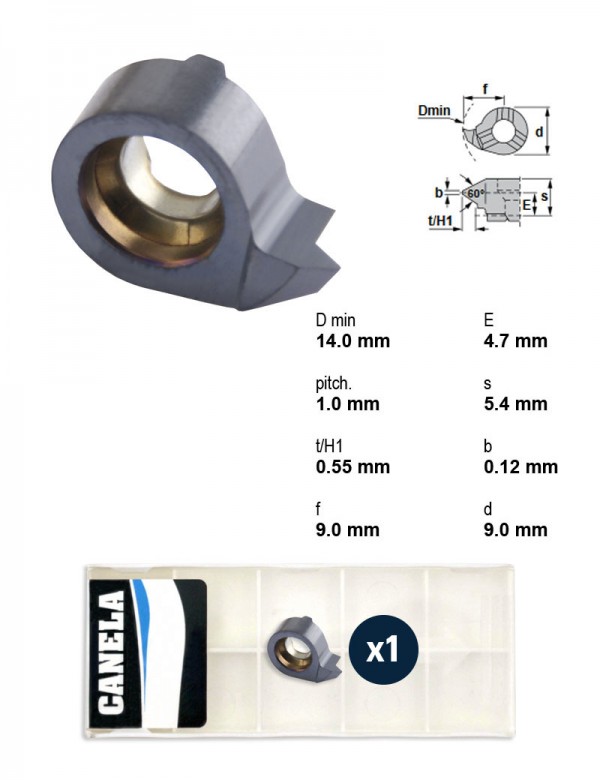

Canela · Пластины резьбовые MINICUT · арт. RS14.0510.01TL20
Пластина резьбовая S14.0510.01, метрическая резьба, неполный профиль, шаг 1,0–1,25 мм, отверстие от Ø14 мм, правая, сплав TL20
| Назначение | резьбовая, метрическая резьба, неполный профиль |
|---|---|
| Мин. диаметр отверстия | 14 мм |
| Высота пластины s | 5,4 мм |
| Резьба | метрическая ISO |
| Профиль резьбы | неполный |
| Шаг резьбы | 1.0–1.25 мм |
| Угол профиля резьбы | 60 ° |
| Исполнение | правое |
| Марка сплава | TL20 |
| Державки | MINICUT 614 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины резьбовые MINICUT — 508 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Высота пластины s, мм | Резьба | Профиль резьбы | Шаг резьбы, мм | Угол профиля резьбы, ° | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RS11.TP55.48/AL41F | резьбовая, резьба Витворта, неполный профиль | — | — | Витворта | неполный | 0.529–0.793 | 55 | правое | AL41F | MINICUT 611 | |
| RS11.TP55.48/K10F | резьбовая, резьба Витворта, неполный профиль | — | — | Витворта | неполный | 0.529–0.793 | 55 | правое | K10F | MINICUT 611 | |
| RS14.0205.02/AL41F | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 0.5 | 60 | правое | AL41F | MINICUT 614 | |
| RS14.0205.02/K10F | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 0.5 | 60 | правое | K10F | MINICUT 614 | |
| RS14.0510.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | правое | AL41F | MINICUT 614 | |
| RS14.0510.01/K10F | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | правое | K10F | MINICUT 614 | |
| RS14.0510.01TL20 | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | правое | TL20 | MINICUT 614 | Текущая |
| RS14.0510.02/AL41F | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 1.0 | 60 | правое | AL41F | MINICUT 614 | |
| RS14.0510.02/K10F | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 1.0 | 60 | правое | K10F | MINICUT 614 | |
| RS14.0510.02/NEME | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 1.0 | 60 | правое | NEME | MINICUT 614 | |
| RS14.0510.02/XC2A | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 1.0 | 60 | правое | XC2A | MINICUT 614 | |
| RS14.0813.19/AL41F | резьбовая, резьба Витворта, полный профиль | 14 | 5,35 | Витворта | полный | 1.337 | 55 | правое | AL41F | MINICUT 614 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций RS14.0510.01TL20 указан производителем как подходящий.
Оправки расточные1
- 614.0012.2HMДержавка 614.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 110 мм, L2 45 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
