ZPS-FN · Фреза концевая длинная S141602N AlCrN, твёрдый сплав, покрытие AlCrN, DIN 6527L · арт. S141602N.080

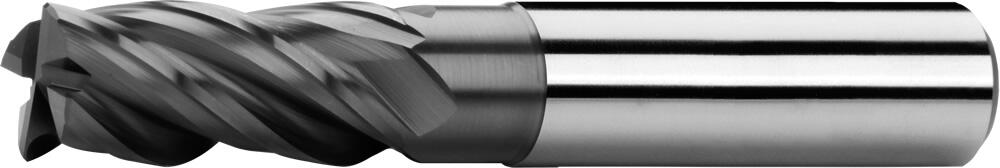

Фреза концевая длинная S141602N AlCrN, Ø8 мм
| Назначение | фреза концевая длинная |
|---|---|
| Диаметр D | 8 мм |
| Допуск D | h10 |
| Диаметр хвостовика d | 8 мм |
| Общая длина l1 | 63 мм |
| Длина режущей части l2 | 19 мм |
| Длина l3 | 25 мм |
| Диаметр шейки | 7,8 мм |
| Число зубьев Z | 4 шт. |
| Тип по назначению | N |
| Материал | твёрдый сплав |
| Покрытие | AlCrN |
| Норма | DIN 6527L |
| Линейка ZPS-FN | S141602N AlCrN |
Другие типоразмеры серии
Фреза концевая длинная S141602N AlCrN, твёрдый сплав, покрытие AlCrN, DIN 6527L — 13 позиций серии, ZPS-FN.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Фрезы концевые монолитные.
| Артикул | Диаметр D, мм | Диаметр хвостовика d, мм | Общая длина l1, мм | Длина режущей части l2, мм | Длина l3, мм | Диаметр шейки, мм | В список |
|---|---|---|---|---|---|---|---|
| S141602N.030 | 3 | 6 | 57 | 8 | 14 | 2,8 | |
| S141602N.035 | 3,5 | 6 | 57 | 10 | 16 | 3,3 | |
| S141602N.040 | 4 | 6 | 57 | 11 | 16 | 3,8 | |
| S141602N.045 | 4,5 | 6 | 57 | 11 | 18 | 4,3 | |
| S141602N.050 | 5 | 6 | 57 | 13 | 18 | 4,8 | |
| S141602N.060 | 6 | 6 | 57 | 13 | 19 | 5,7 | |
| S141602N.080 | 8 | 8 | 63 | 19 | 25 | 7,8 | Текущая |
| S141602N.100 | 10 | 10 | 72 | 22 | 30 | 9,5 | |
| S141602N.120 | 12 | 12 | 83 | 26 | 36 | 11,5 | |
| S141602N.140 | 14 | 14 | 83 | 26 | 36 | 13,5 | |
| S141602N.160 | 16 | 16 | 92 | 32 | 42 | 15,5 | |
| S141602N.180 | 18 | 18 | 92 | 32 | 42 | 17,5 |
