ZPS-FN · Фреза концевая с радиусом при вершине S141602R AlCrN, твёрдый сплав, покрытие AlCrN, DIN 6527L · арт. S141602R.16005

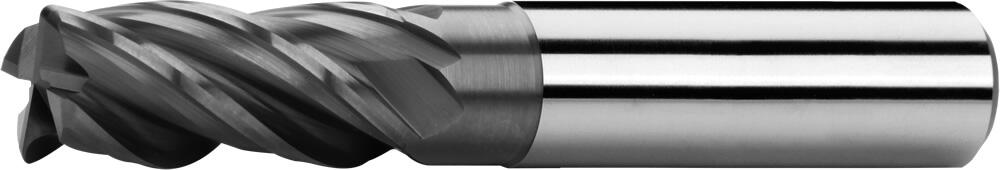

Фреза концевая с радиусом при вершине S141602R AlCrN, Ø16 мм, R 0,5 мм
| Назначение | фреза концевая с радиусом при вершине |
|---|---|
| Диаметр D | 16 мм |
| Допуск D | h10 |
| Радиус R | 0,5 мм |
| Диаметр хвостовика d | 16 мм |
| Общая длина l1 | 92 мм |
| Длина режущей части l2 | 32 мм |
| Длина l3 | 42 мм |
| Диаметр шейки | 15,5 мм |
| Число зубьев Z | 4 шт. |
| Тип по назначению | N |
| Материал | твёрдый сплав |
| Покрытие | AlCrN |
| Норма | DIN 6527L |
| Линейка ZPS-FN | S141602R AlCrN |
Другие типоразмеры серии
Фреза концевая с радиусом при вершине S141602R AlCrN, твёрдый сплав, покрытие AlCrN, DIN 6527L — 13 позиций серии, ZPS-FN.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Фрезы концевые монолитные.
| Артикул | Диаметр D, мм | Радиус R, мм | Диаметр хвостовика d, мм | Общая длина l1, мм | Длина режущей части l2, мм | Длина l3, мм | Диаметр шейки, мм | В список |
|---|---|---|---|---|---|---|---|---|
| S141602R.06010 | 6 | 1 | 6 | 57 | 13 | 19 | 5,7 | |
| S141602R.08005 | 8 | 0,5 | 8 | 63 | 19 | 25 | 7,6 | |
| S141602R.08010 | 8 | 1 | 8 | 63 | 19 | 25 | 7,6 | |
| S141602R.10005 | 10 | 0,5 | 10 | 72 | 22 | 30 | 9,5 | |
| S141602R.10010 | 10 | 1 | 10 | 72 | 22 | 30 | 9,5 | |
| S141602R.10020 | 10 | 2 | 10 | 72 | 22 | 30 | 9,5 | |
| S141602R.12005 | 12 | 0,5 | 12 | 83 | 26 | 36 | 11,5 | |
| S141602R.12010 | 12 | 1 | 12 | 83 | 26 | 36 | 11,5 | |
| S141602R.12020 | 12 | 2 | 12 | 83 | 26 | 36 | 11,5 | |
| S141602R.16005 | 16 | 0,5 | 16 | 92 | 32 | 42 | 15,5 | Текущая |
| S141602R.16010 | 16 | 1 | 16 | 92 | 32 | 42 | 15,5 | |
| S141602R.16020 | 16 | 2 | 16 | 92 | 32 | 42 | 15,5 |
Документы по позиции
Для этой позиции документы пока не привязаны.
