Canela · Державки резьбовые — прижим сверху · арт. S32S-CTXNL16

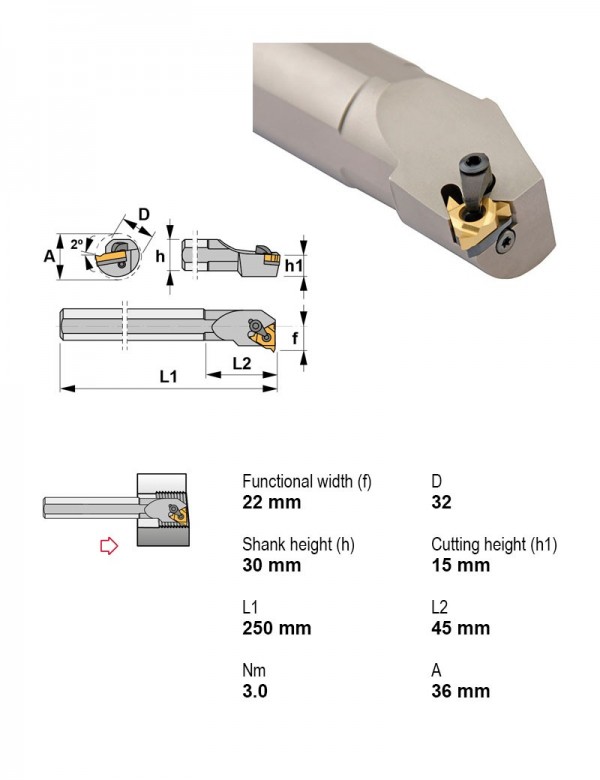

Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Левое, Под пластину, I.C. 9,52 мм
| Применение | Внутренняя резьба |
|---|---|
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 9.52 мм |
Другие типоразмеры серии
Державки резьбовые — прижим сверху — 63 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Присоединение | Направление резания | Сечение державки | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| S20Q-CTXNL16 | Внутренняя резьба | Расточная оправка | Левое | 20 | 9.52 | |
| S20Q-CTXNR16 | Внутренняя резьба | Расточная оправка | Правое | — | 9.52 | |
| S25R-CTXNL16 | Внутренняя резьба | Расточная оправка | Левое | — | 9.52 | |
| S25R-CTXNL22 | Внутренняя резьба | Расточная оправка | Левое | — | 12.7 | |
| S25R-CTXNR16 | Внутренняя резьба | Расточная оправка | Правое | — | 9.52 | |
| S25R-CTXNR22 | Внутренняя резьба | Расточная оправка | Правое | — | 12.7 | |
| S32S-CTXNL16 | Внутренняя резьба | Расточная оправка | Левое | — | 9.52 | Текущая |
| S32S-CTXNL22 | Внутренняя резьба | Расточная оправка | Левое | — | 12.7 | |
| S32S-CTXNL27 | Внутренняя резьба | Расточная оправка | Левое | — | — | |
| S32S-CTXNR16 | Внутренняя резьба | Расточная оправка | Правое | — | 9.52 | |
| S32S-CTXNR22 | Внутренняя резьба | Расточная оправка | Правое | — | 12.7 | |
| S32S-CTXNR27 | Внутренняя резьба | Расточная оправка | Правое | — | — |
Совместимость
Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S32S-CTXNL16.
Пластины резьбовые токарные15
- 16NL-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 11 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
- 16NL-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
- 16NL-16WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 16 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
- 16NL-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1 мм, Тип резьбы ISO, Направление резания Левое
- 16NL-125ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,25 мм, Тип резьбы ISO, Направление резания Левое
- 16NL-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, Направление резания Левое
- 16NL-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,75 мм, Тип резьбы ISO, Направление резания Левое
- 16NL-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2 мм, Тип резьбы ISO, Направление резания Левое
- 16NL-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2,5 мм, Тип резьбы ISO, Направление резания Левое
- 16NL-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, Направление резания Левое
- 16NL-A55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
- 16NL-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое
- 16NL-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Левое
- 16NL-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Левое
- 16NL-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое
Головки расточные регулируемые1
- 63.60.125160Головка расточная черновая DIN 238, Ø125-160 мм
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Запчасти к инструменту1
- YE3Пластина опорная для резьбовых пластин YE3
Документы по позиции
Для этой позиции документы пока не привязаны.
