Canela · Пластины резьбовые — форма T (треугольная 60°) · арт. 16NL-150ISOTIN25

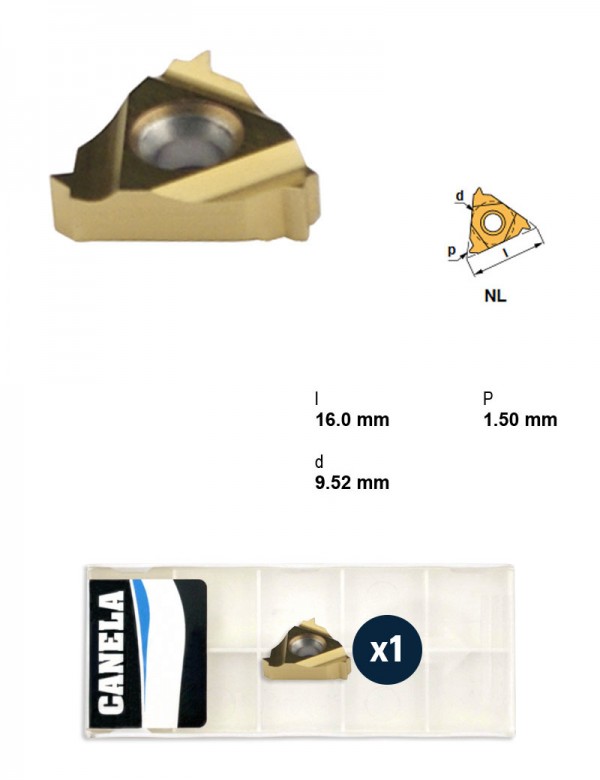

Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, Направление резания Левое
| Шаг | 1.5 мм |
|---|---|
| Тип резьбы | ISO |
| Применение | Резьбонарезание |
| Направление резания | Левое |
| Марка сплава | TIN25 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 3,7 мм |
Другие типоразмеры серии
Пластины резьбовые — форма T (треугольная 60°) — 268 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Тип резьбы | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Направление резания | В список |
|---|---|---|---|---|---|---|---|
| 16ERM-AG60TL20 | — | TL20 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NL-11WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16NL-14WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16NL-16WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16NL-100ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16NL-125ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16NL-150ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | Текущая |
| 16NL-175ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16NL-200ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16NL-250ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16NL-300ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Левое | |
| 16NL-A55TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Левое |
Совместимость
Связанные позиции по данным производителя — 28 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 16NL-150ISOTIN25 указан производителем как подходящий.
Державки резьбовые токарные26
- PSC32-SIL12050-16Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC32-SIL14060-16Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC32-SIL22085-16Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIL12060-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIL14060-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIL17070-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIL22090-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIL27080-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIL12060-16Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIL14060-16Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIL17070-16Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIL22090-16Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIL27105-16Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC63-SIL14070-16Державка резьбовая Ø63 мм, Применение Внутренняя резьба, Крепление пластины Центральный винт
- PSC63-SIL17075-16Державка резьбовая Ø63 мм, Применение Внутренняя резьба, Крепление пластины Центральный винт
- PSC63-SIL22090-16Державка резьбовая Ø63 мм, Применение Внутренняя резьба, Крепление пластины Центральный винт
- PSC63-SIL27105-16Державка резьбовая Ø63 мм, Применение Внутренняя резьба, Крепление пластины Центральный винт
- S16M-STXNL16Державка резьбовая Ø16 мм, Направление резания Левое, Под пластину, I.C. 9,52 мм
- S20Q-CTXNL16Державка резьбовая, 20
- S20Q-STXNL16Державка резьбовая Ø20 мм, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 9,52 мм
- S25R-CTXNL16Державка резьбовая Ø25 мм, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 9,52 мм
- S25R-STXNL16Державка резьбовая Ø25 мм, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 9,52 мм
- S32S-CTXNL16Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Левое, Под пластину, I.C. 9,52 мм
- S32S-STXNL16Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Левое, Под пластину, I.C. 9,52 мм
- S40T-CTXNL16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Левое, Под пластину, I.C. 9,52 мм
- S40T-STXNL16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Левое, Под пластину, I.C. 9,52 мм
Оправки расточные2
- A25X-STXNL16-NОправка расточная Ø25 мм, 113°, левое
- A32X-STXNL16-NОправка расточная Ø32 мм, 113°, левое, Под пластину, I.C. 9,52 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
