Canela · Оправки расточные керамические — прижим сверху, пластина S (квадратная 90°) · арт. S40T-CSSNR12-4CX

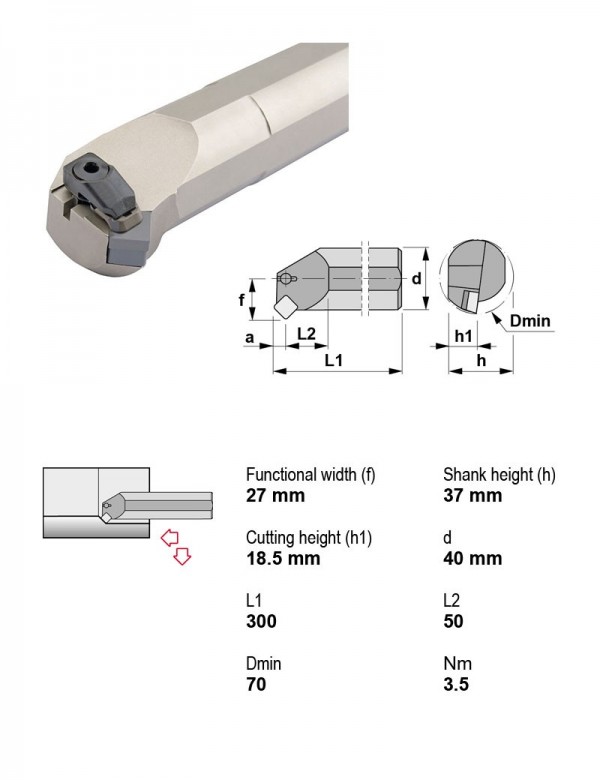

Оправка расточная керамическая Ø40 мм, 45°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные керамические — прижим сверху, пластина S (квадратная 90°) — 56 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|
| S40T-CSKNR12-7CX | внутреннее торцевание, внутреннее точение | 75° | Правое | 40 | |
| S40T-CSSNL12-4CD | внутреннее торцевание, внутреннее точение | 45° | Левое | 40 | |
| S40T-CSSNL12-4CX | внутреннее торцевание, внутреннее точение | 45° | Левое | 40 | |
| S40T-CSSNL12-7CD | внутреннее торцевание, внутреннее точение | 45° | Левое | 40 | |
| S40T-CSSNL12-7CX | внутреннее торцевание, внутреннее точение | 45° | Левое | 40 | |
| S40T-CSSNR12-4CD | внутреннее торцевание, внутреннее точение | 45° | Правое | 40 | |
| S40T-CSSNR12-4CX | внутреннее торцевание, внутреннее точение | 45° | Правое | 40 | Текущая |
| S40T-CSSNR12-7CD | внутреннее торцевание, внутреннее точение | 45° | Правое | 40 | |
| S40T-CSSNR12-7CX | внутреннее торцевание, внутреннее точение | 45° | Правое | 40 | |
| S40T-CSYNL12-4CD | внутреннее профилирование, внутреннее точение | 85° | Левое | 40 | |
| S40T-CSYNL12-4CX | внутреннее профилирование, внутреннее точение | 85° | Левое | 40 | |
| S40T-CSYNL12-7CD | внутреннее профилирование, внутреннее точение | 85° | Левое | 40 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40T-CSSNR12-4CX.
Винты для пластин1
- 1161Винт Torx M6×1 1161
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
