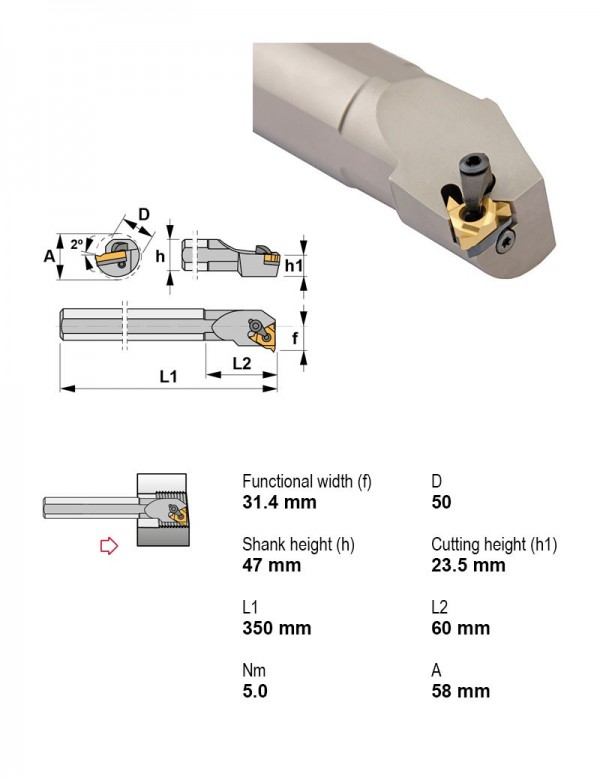

Canela · Державки резьбовые — прижим сверху · арт. S50U-CTXNL27
Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Левое
| Применение | Внутренняя резьба |
|---|---|
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
Другие типоразмеры серии
Державки резьбовые — прижим сверху — 63 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Присоединение | Направление резания | Сечение державки | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| S32S-CTXNR16 | Внутренняя резьба | Расточная оправка | Правое | — | 9.52 | |
| S32S-CTXNR22 | Внутренняя резьба | Расточная оправка | Правое | — | 12.7 | |
| S32S-CTXNR27 | Внутренняя резьба | Расточная оправка | Правое | — | — | |
| S40T-CTXNL16 | Внутренняя резьба | Расточная оправка | Левое | — | 9.52 | |
| S40T-CTXNL22 | Внутренняя резьба | Расточная оправка | Левое | — | 12.7 | |
| S40T-CTXNR16 | Внутренняя резьба | Расточная оправка | Правое | — | 9.52 | |
| S40T-CTXNR22 | Внутренняя резьба | Расточная оправка | Правое | — | 12.7 | |
| S40T-CTXNR27 | Внутренняя резьба | Расточная оправка | Правое | — | — | |
| S50U-CTXNL27 | Внутренняя резьба | Расточная оправка | Левое | — | — | Текущая |
| S50U-CTXNR27 | Внутренняя резьба | Расточная оправка | Правое | — | — | |
| S60V-CTXNL27 | Внутренняя резьба | Расточная оправка | Левое | — | — | |
| S60V-CTXNR27 | Внутренняя резьба | Расточная оправка | Правое | — | — |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50U-CTXNL27.
Пластины резьбовые токарные3
- 22NL-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Левое
- 27NL-S55TIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
- 27NL-S60TIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое
Запчасти к инструменту1
- YE5Пластина опорная для резьбовых пластин YE5
Документы по позиции
Для этой позиции документы пока не привязаны.
