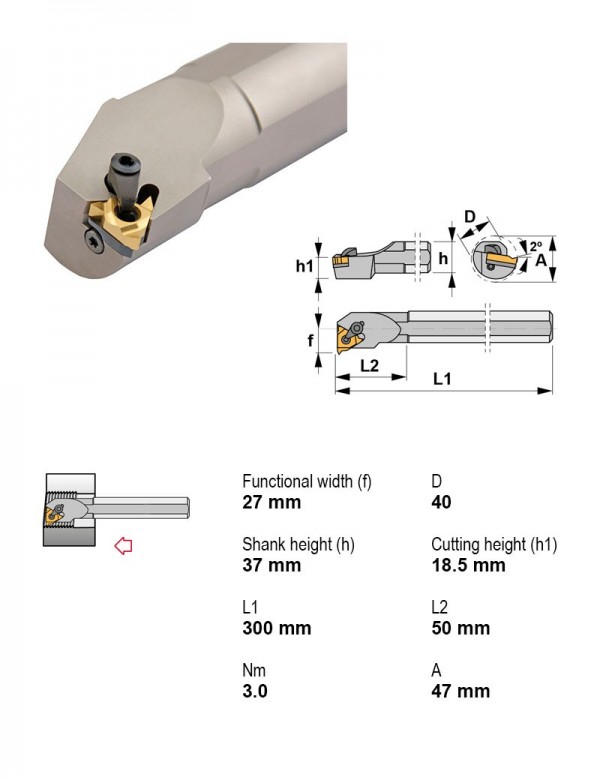

Canela · Державки резьбовые — прижим сверху · арт. S40T-CTXNR22
Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Правое, Под пластину, I.C. 12,7 мм
| Применение | Внутренняя резьба |
|---|---|
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 12.7 мм |
Другие типоразмеры серии
Державки резьбовые — прижим сверху — 63 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Присоединение | Направление резания | Сечение державки | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| S32S-CTXNR16 | Внутренняя резьба | Расточная оправка | Правое | — | 9.52 | |
| S32S-CTXNR22 | Внутренняя резьба | Расточная оправка | Правое | — | 12.7 | |
| S32S-CTXNR27 | Внутренняя резьба | Расточная оправка | Правое | — | — | |
| S40T-CTXNL16 | Внутренняя резьба | Расточная оправка | Левое | — | 9.52 | |
| S40T-CTXNL22 | Внутренняя резьба | Расточная оправка | Левое | — | 12.7 | |
| S40T-CTXNR16 | Внутренняя резьба | Расточная оправка | Правое | — | 9.52 | |
| S40T-CTXNR22 | Внутренняя резьба | Расточная оправка | Правое | — | 12.7 | Текущая |
| S40T-CTXNR27 | Внутренняя резьба | Расточная оправка | Правое | — | — | |
| S50U-CTXNL27 | Внутренняя резьба | Расточная оправка | Левое | — | — | |
| S50U-CTXNR27 | Внутренняя резьба | Расточная оправка | Правое | — | — | |
| S60V-CTXNL27 | Внутренняя резьба | Расточная оправка | Левое | — | — | |
| S60V-CTXNR27 | Внутренняя резьба | Расточная оправка | Правое | — | — |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40T-CTXNR22.
Пластины резьбовые токарные10
- 22NR-4.5WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Направление резания Правое
- 22NR-5WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 22NR-6WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 6 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 22NR-7WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 7 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 22NR-350ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 3,5 мм, Тип резьбы ISO, Направление резания Правое
- 22NR-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Правое
- 22NR-500ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 мм, Тип резьбы ISO, Направление резания Правое
- 22NR-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Правое
- 22NR-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Правое
- 22NR-N60TL20Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TL20
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Запчасти к инструменту1
- YI4Пластина опорная для резьбовых пластин YI4
Фрезы концевые монолитные1
- 632522Фреза монолитная Ø2 мм, 2 зуб., хвостовик Ø6 мм, Угол спирали 30°, Длина режущей части 2 мм, Длина 60 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
