Canela · Оправки расточные — внутреннее точение · арт. S50W-CTUPL22

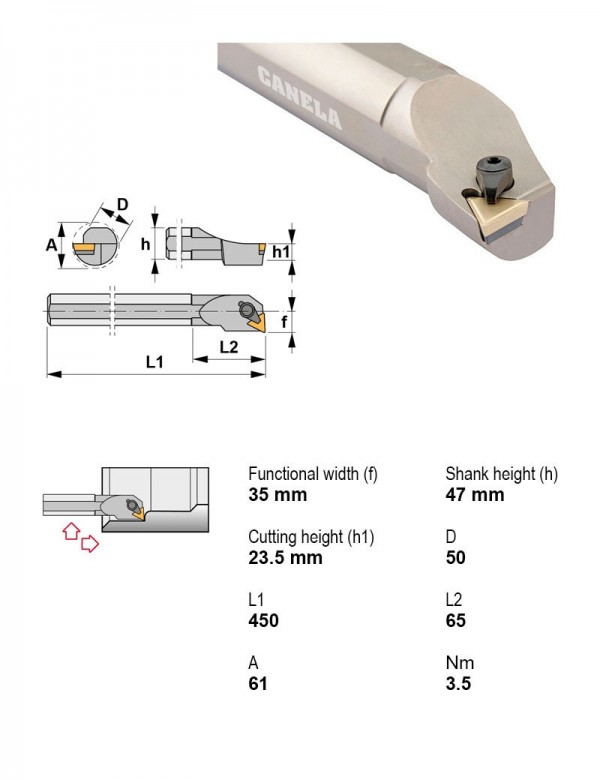

Оправка расточная Ø50 мм, 93°, левое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 50 |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| S50W-CSKPR19 | Расточная оправка | Нет | 50 | 75° | Прижим сверху | Правое | Положительный | S — квадратная 90° | Внутреннее точение | |
| S50W-CTFPL16 | Расточная оправка | Нет | 50 | 90° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S50W-CTFPL22 | Расточная оправка | Нет | 50 | 90° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S50W-CTFPR16 | Расточная оправка | Нет | 50 | 90° | Прижим сверху | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S50W-CTFPR22 | Расточная оправка | Нет | 50 | 90° | Прижим сверху | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S50W-CTUPL16 | Расточная оправка | Нет | 50 | 93° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S50W-CTUPL22 | Расточная оправка | Нет | 50 | 93° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение | Текущая |
| S50W-CTUPR16 | Расточная оправка | Нет | 50 | 93° | Прижим сверху | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S50W-CTUPR22 | Расточная оправка | Нет | 50 | 93° | Прижим сверху | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S50W-MTFNL16 | Расточная оправка | Нет | 50 | 90° | Клиновой или двойной зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S50W-MTFNL22 | Расточная оправка | Нет | 50 | 90° | Клиновой или двойной зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S50W-MTFNR16 | Расточная оправка | Нет | 50 | 90° | Клиновой или двойной зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50W-CTUPL22.
Оправки расточные2
- PSC40-PCLNL22110-12Оправка расточная Ø40 мм, 95°, левое
- PSC50-PCLNL27140-12Оправка расточная Ø50 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Пластины канавочные и отрезные1
- NG3122LTN15Пластина отрезная, IC 9,52 мм, сплав TN15
Документы по позиции
Для этой позиции технический лист пока не привязан.
