Canela · Державки резьбовые — центральный винт · арт. S60V-STXNL27

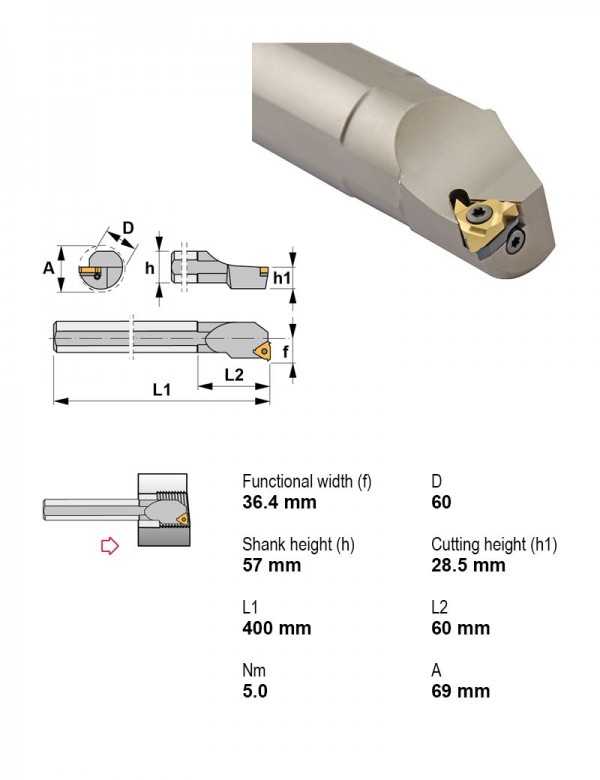

Державка резьбовая Ø60 мм, Крепление пластины Центральный винт, Направление резания Левое
| Применение | Внутренняя резьба |
|---|---|
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 60 мм |
Другие типоразмеры серии
Державки резьбовые — центральный винт — 191 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика, мм | Направление резания | В список |
|---|---|---|---|---|---|---|
| S50W-STGNL22 | Внутренняя резьба | Расточная оправка | Нет | 50 | Левое | |
| S50W-STGNL27 | Внутренняя резьба | Расточная оправка | Нет | 50 | Левое | |
| S50W-STGNR22 | Внутренняя резьба | Расточная оправка | Нет | 50 | Правое | |
| S50W-STGNR27 | Внутренняя резьба | Расточная оправка | Нет | 50 | Правое | |
| S50W-STGPL22 | Внутренняя резьба | Расточная оправка | Нет | 50 | Левое | |
| S50W-STGPR22 | Внутренняя резьба | Расточная оправка | Нет | 50 | Правое | |
| S60V-STXNL27 | Внутренняя резьба | Расточная оправка | Нет | 60 | Левое | Текущая |
| S60V-STXNR27 | Внутренняя резьба | Расточная оправка | Нет | 60 | Правое | |
| STANL1616H16 | Наружная резьба | Квадратный хвостовик | Нет | — | Левое | |
| STANL2020K16 | Наружная резьба | Квадратный хвостовик | Нет | — | Левое | |
| STANL2525M16 | Наружная резьба | Квадратный хвостовик | Нет | — | Левое | |
| STANL2525M22 | Наружная резьба | Квадратный хвостовик | Нет | — | Левое |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S60V-STXNL27.
Пластины резьбовые токарные3
- 22NL-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Левое
- 27NL-S55TIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
- 27NL-S60TIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое
Запчасти к инструменту1
- YE5Пластина опорная для резьбовых пластин YE5
Корпуса сборных фрез1
- 552500015Фреза сборная Ø15 мм, 2 зуб., хвостовик Ø20 мм, Длина 100 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
