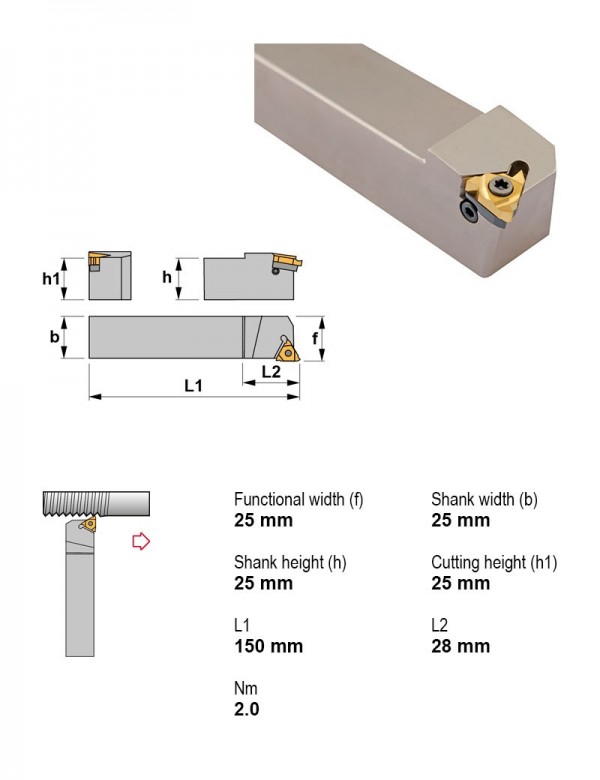

Державка резьбовая, 25X25, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 9,52 мм
Canela · Державки резьбовые — центральный винт · арт. STANL2525M16

Державка резьбовая, 25X25, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 9,52 мм

ПрименениеНаружная резьба
Крепление пластиныЦентральный винт
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.9.52 мм
Сечение державки25X25

Другие типоразмеры серии

Державки резьбовые — центральный винт — 191 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеПрисоединениеВнутренняя подача СОЖДиаметр хвостовика, ммНаправление резанияВ список
S50W-STGPL22Внутренняя резьбаРасточная оправкаНет50Левое
S50W-STGPR22Внутренняя резьбаРасточная оправкаНет50Правое
S60V-STXNL27Внутренняя резьбаРасточная оправкаНет60Левое
S60V-STXNR27Внутренняя резьбаРасточная оправкаНет60Правое
STANL1616H16Наружная резьбаКвадратный хвостовикНет—Левое
STANL2020K16Наружная резьбаКвадратный хвостовикНет—Левое
STANL2525M16Наружная резьбаКвадратный хвостовикНет—ЛевоеТекущая
STANL2525M22Наружная резьбаКвадратный хвостовикНет—Левое
STANL3232P16Наружная резьбаКвадратный хвостовикНет—Левое
STANL3232P22Наружная резьбаКвадратный хвостовикНет—Левое
STANL3232P27Наружная резьбаКвадратный хвостовикНет—Левое
STANL4040R22Наружная резьбаКвадратный хвостовикНет—Левое
Показать ещё · всего в серии 191

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к STANL2525M16.

Пластины резьбовые токарные18

  • 16EL-11WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 11 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
  • 16EL-14WTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 14 ниток/дюйм, Тип резьбы Whitworth, Направление резания Левое
  • 16EL-100ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1 мм, Тип резьбы ISO, Направление резания Левое
  • 16EL-100LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Направление резания Левое
  • 16EL-120LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Направление резания Левое
  • 16EL-150ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, Направление резания Левое
  • 16EL-150LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Направление резания Левое
  • 16EL-175ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,75 мм, Тип резьбы ISO, Направление резания Левое
  • 16EL-175LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Направление резания Левое
  • 16EL-200ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2 мм, Тип резьбы ISO, Направление резания Левое
  • 16EL-200LGTL20Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TL20, Направление резания Левое
  • 16EL-250ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 2,5 мм, Тип резьбы ISO, Направление резания Левое
  • 16EL-300ISOTIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 3 мм, Тип резьбы ISO, Направление резания Левое
  • 16EL-A55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
  • 16EL-A60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое
  • 16EL-AG55TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Левое
  • 16EL-AG60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Направление резания Левое
  • 16EL-G60TIN25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое

Винты для пластин2

  • SA3Винт Torx 5-40UNC-3A SA3
  • SY3Винт Torx 5-40UNC

Запчасти к инструменту1

  • YI3Пластина опорная для резьбовых пластин YI3

Документы по позиции

Для этой позиции документы пока не привязаны.
