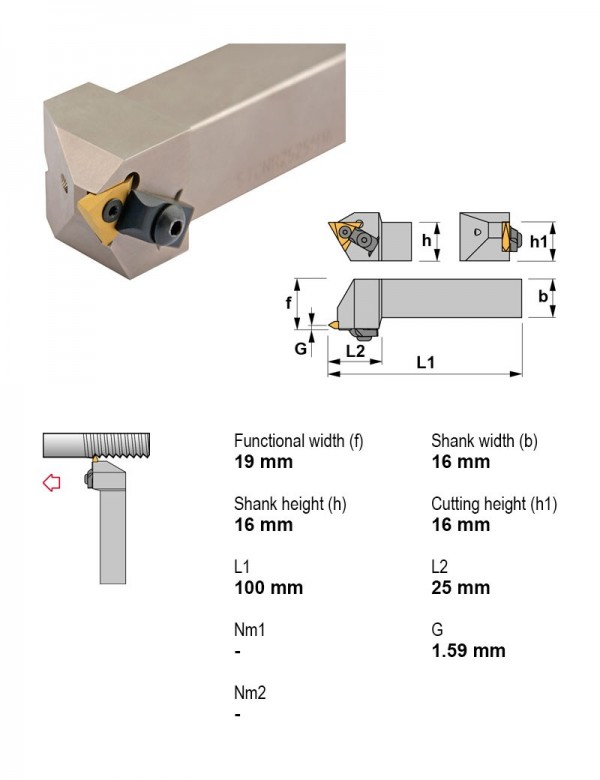

Державка резьбовая, 16X16, Крепление пластины Центральный винт, Направление резания Правое
Canela · Державки резьбовые — центральный винт · арт. STCNR1616H16

Державка резьбовая, 16X16, Крепление пластины Центральный винт, Направление резания Правое

ПрименениеНаружная резьба
Крепление пластиныЦентральный винт
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.9.52 мм
Сечение державки16X16

Другие типоразмеры серии

Державки резьбовые — центральный винт — 191 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеПрисоединениеВнутренняя подача СОЖДиаметр хвостовика, ммНаправление резанияВ список
STCNL2525M27Наружная резьбаКвадратный хвостовикНет—Левое
STCNL3225P22Наружная резьбаКвадратный хвостовикНет—Левое
STCNL3232P16Наружная резьбаКвадратный хвостовикНет—Левое
STCNL3232P22Наружная резьбаКвадратный хвостовикНет—Левое
STCNL3232P27Наружная резьбаКвадратный хвостовикНет—Левое
STCNR1212F16Наружная резьбаКвадратный хвостовикНет—Правое
STCNR1616H16Наружная резьбаКвадратный хвостовикНет—ПравоеТекущая
STCNR2020K16Наружная резьбаКвадратный хвостовикНет—Правое
STCNR2020K22Наружная резьбаКвадратный хвостовикНет—Правое
STCNR2525M16Наружная резьбаКвадратный хвостовикНет—Правое
STCNR2525M22Наружная резьбаКвадратный хвостовикНет—Правое
STCNR2525M27Наружная резьбаКвадратный хвостовикНет—Правое
Показать ещё · всего в серии 191

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к STCNR1616H16.

Пластины резьбовые токарные2

  • TNMC1603XXTN15Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TN15
  • TPMC1603XXPM25Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав PM25

Винты для пластин1

  • 1935Винт под шестигранник M3,5×0,6

Документы по позиции

Для этой позиции документы пока не привязаны.
