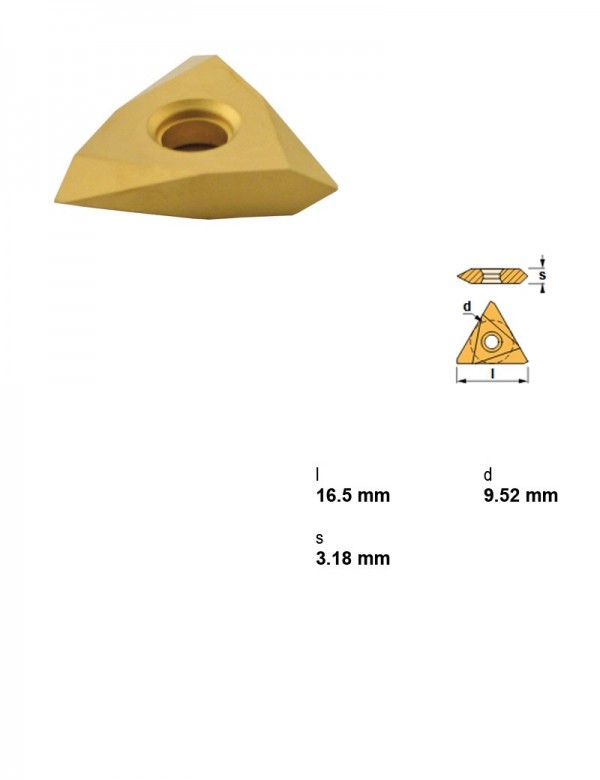

Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TN15
Canela · Пластины резьбовые — форма T (треугольная 60°) · арт. TNMC1603XXTN15

Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TN15

ПрименениеРезьбонарезание
Марка сплаваTN15
I.C.9,52 мм
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныT — треугольная 60°
Толщина пластины3,18 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул TNMC1603XXTN15 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу TNMC1603XXTN15 →

Материалы

  • Резьба: зачем нужна подкладка под пластиной

    Почему у витка один бок шероховатый, а другой чистый? Часто дело в наклоне пластины. Наклон задаёт подкладка в державке; её выбирают по каталогу: диаметр детали и ход резьбы. В ролике пример — Ø60 мм, ход 3 мм (двухзаходная, шаг 1,5): точка между 0° и 1°, столбец +1°. Подача к патрону — верхняя таблица, строка по маркировке пластины, размер 16, правая — подкладка 3424+1. В ролике — Canela 16ER-150ISOTIN25.

Другие типоразмеры серии

Пластины резьбовые — форма T (треугольная 60°) — 257 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.

АртикулТип резьбыМарка сплаваI.C., ммЗадний уголТолщина пластины, ммНаправление резанияВ список
27NL-S55TIN25—TIN2515,88Отрицательный6,45Левое
27NL-S60TIN25—TIN2515,88Отрицательный6,45Левое
27NR-500ISOTIN25ISOTIN2515,88Отрицательный6,45Правое
27NR-550ISOTIN25ISOTIN2515,88Отрицательный6,45Правое
27NR-600ISOTIN25ISOTIN2515,88Отрицательный6,45Правое
27NR-800ISOTIN25ISOTIN2515,88Отрицательный6,45Правое
27NR-S55TIN25—TIN2515,88Отрицательный6,45Правое
27NR-S60TIN25—TIN2515,88Отрицательный6,45Правое
TNMC1603XXTN15—TN159,52Отрицательный3,18—Текущая
TNMC2204XXTN15—TN1512,7Отрицательный4,76—
TPMC1603XXPM25—PM259,52Положительный3,18—
TPMC2204XXPM25—PM2512,7Положительный4,76—

Совместимость

Связанные позиции по данным производителя — 14 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

У этих позиций TNMC1603XXTN15 указан производителем как подходящий.

Державки резьбовые токарные14

  • S32U-STGNL16Державка резьбовая Ø32 мм, Присоединение Расточная оправка, левое, Под пластину, I.C. 9,52 мм
  • S32U-STGNR16Державка резьбовая Ø32 мм, Присоединение Расточная оправка, правое, Под пластину, I.C. 9,52 мм
  • S40V-STGNL16Державка резьбовая Ø40 мм, Присоединение Расточная оправка, левое, Под пластину, I.C. 9,52 мм
  • S40V-STGNR16Державка резьбовая Ø40 мм, Присоединение Расточная оправка, правое, Под пластину, I.C. 9,52 мм
  • STCNL1212F16Державка резьбовая, 12X12, левое
  • STCNL1616H16Державка резьбовая, 16X16, левое
  • STCNL2020K16Державка резьбовая, 20X20, левое, Под пластину, I.C. 9,52 мм
  • STCNL2525M16Державка резьбовая, 25X25, левое, Под пластину, I.C. 9,52 мм
  • STCNL3232P16Державка резьбовая, 32X32, левое, Под пластину, I.C. 9,52 мм
  • STCNR1212F16Державка резьбовая, 12X12, правое
  • STCNR1616H16Державка резьбовая, 16X16, правое
  • STCNR2020K16Державка резьбовая, 20X20, правое, Под пластину, I.C. 9,52 мм
  • STCNR2525M16Державка резьбовая, 25X25, правое, Под пластину, I.C. 9,52 мм
  • STCNR3232P16Державка резьбовая, 32X32, правое, Под пластину, I.C. 9,52 мм
