Державки центровочных свёрл (фрезерование и точение) Yih Troun, Ø10,2 мм, d 10 мм, L 65 мм
Державки центровочных свёрл (фрезерование и точение) Yih Troun TU1-1010-65

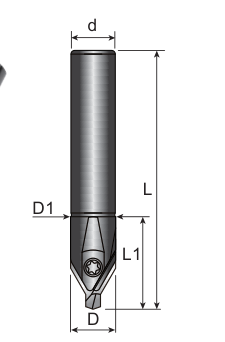

| D | 10,2 мм |
|---|---|
| D1 | 10,2 мм |
| d | 10 мм |
| L | 65 мм |
| L1 | 25 мм |
Где найти у производителя
Yih Troun — каталог производителя · www.cut-tools.com.tw
- Позиция есть в каталоге Yih Troun: PDF — в блоке «Документы» этой карточки или в документах бренда. Откройте его и найдите артикул TU1-1010-65 поиском по тексту.
Материалы
Чтобы сверло не уводило: центровочное сверло YT со сменной пластиной
Длинное сверло в первый момент «гуляет», поэтому сначала центровка: короткий жёсткий инструмент точно намечает центр. Центровочное сверло YT со сменной твердосплавной пластиной: затупилась — меняете только пластину, корпус остаётся. Корпуса — под хвостовик от 8 до 16 мм.
Другие типоразмеры серии
Державки центровочных свёрл (фрезерование и точение) — 5 позиций серии, Yih Troun.
| Артикул | D, мм | D1, мм | d, мм | L, мм | L1, мм | В список |
|---|---|---|---|---|---|---|
| TU1-0808-60 | 8,2 | 8,2 | 8 | 60 | 20 | |
| TU1-0808-80 | 8,2 | 8,2 | 8 | 80 | 20 | |
| TU1-1010-65 | 10,2 | 10,2 | 10 | 65 | 25 | Текущая |
| TU1-1212-65 | 12,2 | 12,2 | 12 | 65 | 30 | |
| TU1-1616-70 | 16,2 | 16,2 | 16 | 70 | 35 |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к TU1-1010-65.
Пластины к корпусным свёрлам9
- A24-100225-60-E.K10Твердосплавная пластина для центровочного сверления Yih Troun, Ø10,2 мм, D1 2,5 мм, L 10 мм, AE 2,5 мм
- A24-100225-60-ME.B350Твердосплавная пластина для центровочного сверления Yih Troun, Ø10,2 мм, D1 2,5 мм, L 10 мм, AE 2,5 мм
- A24-100230-60-E.K10Твердосплавная пластина для центровочного сверления Yih Troun, Ø10,2 мм, D1 3 мм, L 10 мм, AE 2,5 мм
- A24-100230-60-ME.B350Твердосплавная пластина для центровочного сверления Yih Troun, Ø10,2 мм, D1 3 мм, L 10 мм, AE 2,5 мм
- C24-100225-90-ME.B350Твердосплавная пластина для центровочного сверления Yih Troun, Ø10,2 мм, D1 2,5 мм, L 10 мм, L1 2,2 мм, L2 3,5 мм, AE 2,5 мм
- C24-100230-90-ME.B350Твердосплавная пластина для центровочного сверления Yih Troun, Ø10,2 мм, D1 3 мм, L 10 мм, L1 2,6 мм, L2 3,5 мм, AE 2,5 мм
- D24-100227-60-ME.B350Твердосплавная пластина для центровочного сверления Yih Troun, Ø10,2 мм, D1 2,7 мм, L 10 мм, AE 2,5 мм
- D24-100232-60-ME.B350Твердосплавная пластина для центровочного сверления Yih Troun, Ø10,2 мм, D1 3,2 мм, L 10 мм, AE 2,5 мм
- D24-100237-60-ME.B350Твердосплавная пластина для центровочного сверления Yih Troun, Ø10,2 мм, D1 3,7 мм, L 10 мм, AE 2,5 мм
Винты для пластин1
- C03009Винт крепёжный M3×9
Запчасти к инструменту1
- GA-1016Устройство центрирования инструмента Yih Troun, Ø16 мм
Ключи и отвёртки1
- T09PКлюч T09P
