Nuova CUMET · Фрезы концевые 2-зубые с радиусом при вершине, для пресс-форм, покрытие Gold, серия Y200R · арт. Y200R.080.05

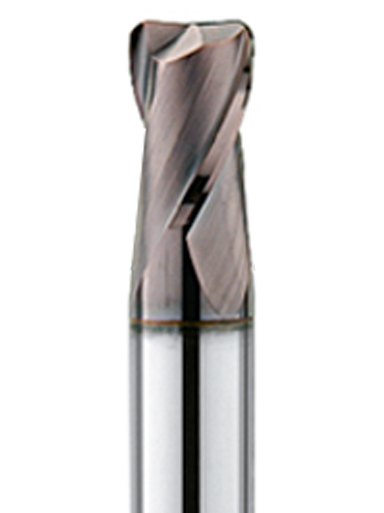

Фреза концевая 2-зубая с радиусом при вершине, для пресс-форм, покрытие Gold, Y200R.080.05, Ø8 мм, радиус 0,5 мм, хвостовик Ø8 мм, длина режущей части 12 мм, общая длина 100 мм
| Покрытие | Gold |
|---|---|
| Диаметр режущей части d1 | 8 мм |
| Диаметр хвостовика d2 | 8 мм |
| Диаметр шейки d3 | 7,8 мм |
| Угол наклона канавки | 30° |
| Общая длина L | 100 мм |
| Длина режущей части l1 | 12 мм |
| Длина шейки l2 (вылет) | 24 мм |
| Обрабатываемые материалы | закалённые стали свыше 55 HRC, стали до 55 HRC, чугун, легированные стали ≥ 280 HB, углеродистые стали ≤ 280 HB, нержавеющие стали, инконель, титан |
| Радиус при вершине | 0,5 мм |
| Число зубьев | 2 |
Другие типоразмеры серии
Фрезы концевые 2-зубые с радиусом при вершине, для пресс-форм, покрытие Gold, серия Y200R — 18 позиций серии, Nuova CUMET.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Фрезы концевые монолитные.
| Артикул | Диаметр режущей части d1, мм | Диаметр хвостовика d2, мм | Общая длина L, мм | Длина режущей части l1, мм | Радиус при вершине, мм | Длина шейки l2 (вылет), мм | В список |
|---|---|---|---|---|---|---|---|
| Y200R.030.03 | 3 | 6 | 75 | 5 | 0,3 | — | |
| Y200R.040.1 | 4 | 6 | 75 | 6 | 1 | — | |
| Y200R.040.05 | 4 | 6 | 75 | 6 | 0,5 | — | |
| Y200R.060.1 | 6 | 6 | 100 | 10 | 1 | 20 | |
| Y200R.060.05 | 6 | 6 | 100 | 10 | 0,5 | 20 | |
| Y200R.080.1 | 8 | 8 | 100 | 12 | 1 | 24 | |
| Y200R.080.05 | 8 | 8 | 100 | 12 | 0,5 | 24 | Текущая |
| Y200R.100.1 | 10 | 10 | 100 | 15 | 1 | 30 | |
| Y200R.100.05 | 10 | 10 | 100 | 15 | 0,5 | 30 | |
| Y200R.100.15 | 10 | 10 | 100 | 15 | 1,5 | 30 | |
| Y200R.120.1 | 12 | 12 | 100 | 18 | 1 | 36 | |
| Y200R.120.2 | 12 | 12 | 100 | 18 | 2 | 36 |
Документы по позиции
Для этой позиции документы пока не привязаны.
