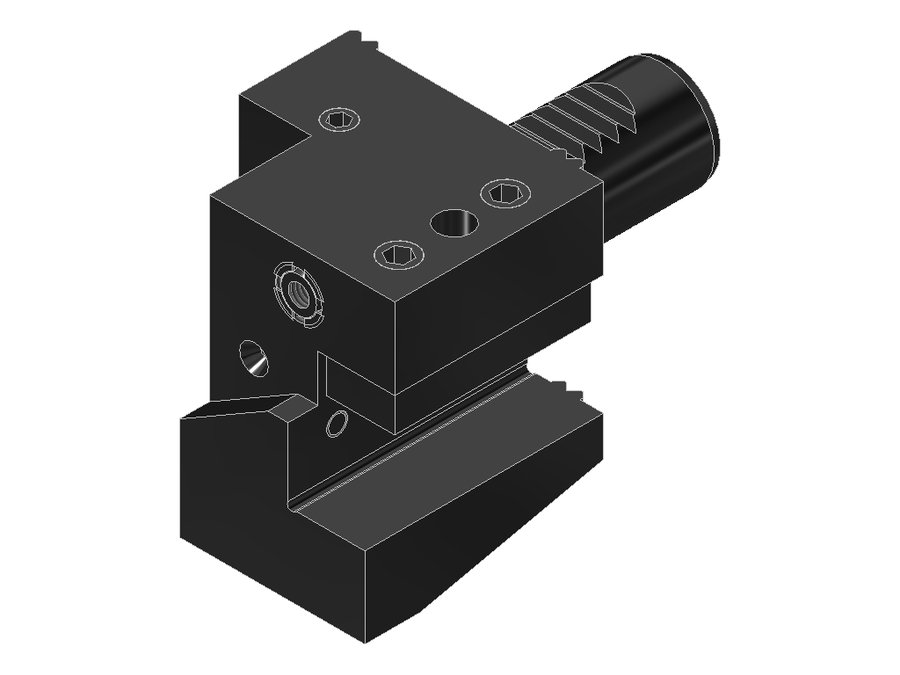

Державка токарная продольная EWS 1.2519.05RLW, хвостовик Ø25, сечение 19,05×19,05 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.2519.05RLW

Державка токарная продольная EWS 1.2519.05RLW, хвостовик Ø25, сечение 19,05×19,05 мм

Система фиксации в гнездеW-зубчатое соединение
Угол выхода0°
Код интерфейса станкаZYW02500115
Код интерфейса инструментаVKT12120135
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментахвостовик 3/4"x3/4"
Вылет LPR57,1 мм
Масса1,268 кг
Высота66 мм
Общая длина105,05 мм
Ширина60,5 мм
Заказной номер EWSS02777
Радиальная высота38 мм
Радиальная ширина33 мм
Функциональная ширина15 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.2519.05RLW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.50C5SQT28VDI50, хвостовик повёрнут на 30°PSC 5012850100203,1
1.2016/12.1VDI20хвостовик 16x1650205590
1.2516/12VDI25хвостовик 16x16552555103
1.2516/12RLVDI25хвостовик 16x16552555103
1.2516RLIKVDI25хвостовик 16x16552555103
1.2519.05VDI25хвостовик 3/4"x3/4"552566103
1.2519.05RLWVDI25хвостовик 3/4"x3/4"57,12566105,05Текущая
1.2520VDI25хвостовик 20x20552566103
1.2520IKVDI25хвостовик 20x20552566103
1.2520RLVDI25хвостовик 20x20552566103
1.2520RLIKVDI25хвостовик 20x20552566103
1.2520RLIKWVDI25хвостовик 20x2056,52566104,45

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.2519.05RLW.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
