EWS · Державки токарные продольные EWS для VDI · арт. 1.2520RLIK

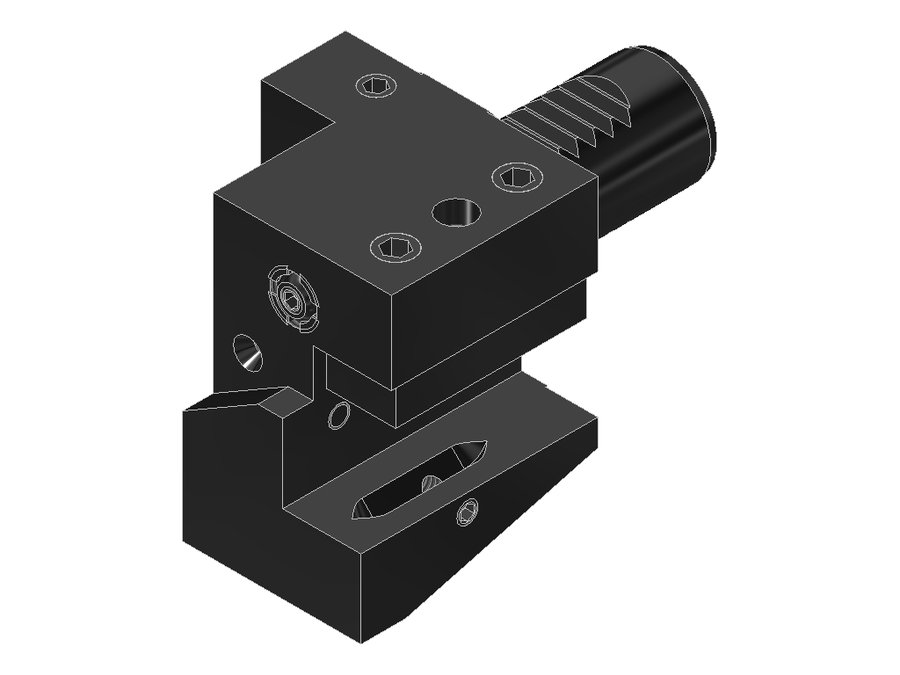

Державка токарная продольная EWS 1.2520RLIK, хвостовик Ø25, сечение 20×20 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | VKT20200115 |
| Диаметр хвостовика | 25 мм |
| Исполнение | правое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 55 мм |
| Масса | 1,096 кг |
| Высота | 66 мм |
| Общая длина | 103 мм |
| Ширина | 58 мм |
| Заказной номер EWS | 171524 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 33 мм |
| Функциональная ширина | 15 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Диаметр хвостовика, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 1.2516RLIK | VDI25 | хвостовик 16x16 | 0 | 55 | 25 | 103 | |
| 1.2519.05 | VDI25 | хвостовик 3/4"x3/4" | 0 | 55 | 25 | 103 | |
| 1.2519.05RLW | VDI25 | хвостовик 3/4"x3/4" | 0 | 57,1 | 25 | 105,05 | |
| 1.2520 | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 1.2520IK | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 1.2520RL | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 1.2520RLIK | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | Текущая |
| 1.2520RLIKW | VDI25 | хвостовик 20x20 | 0 | 56,5 | 25 | 104,45 | |
| 1.2520RLW | VDI25 | хвостовик 20x20 | 0 | 56,5 | 25 | 104,45 | |
| 1.3020/16 | VDI30 | хвостовик 20x20 | 0 | 70 | 30 | 125 | |
| 1.3020/16RL | VDI30 | хвостовик 20x20 | 0 | 70 | 30 | 125 | |
| 1.3020E465 | VDI30 | хвостовик 20x20 | 0 | 90 | 30 | 145 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 1.2520RLIK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
