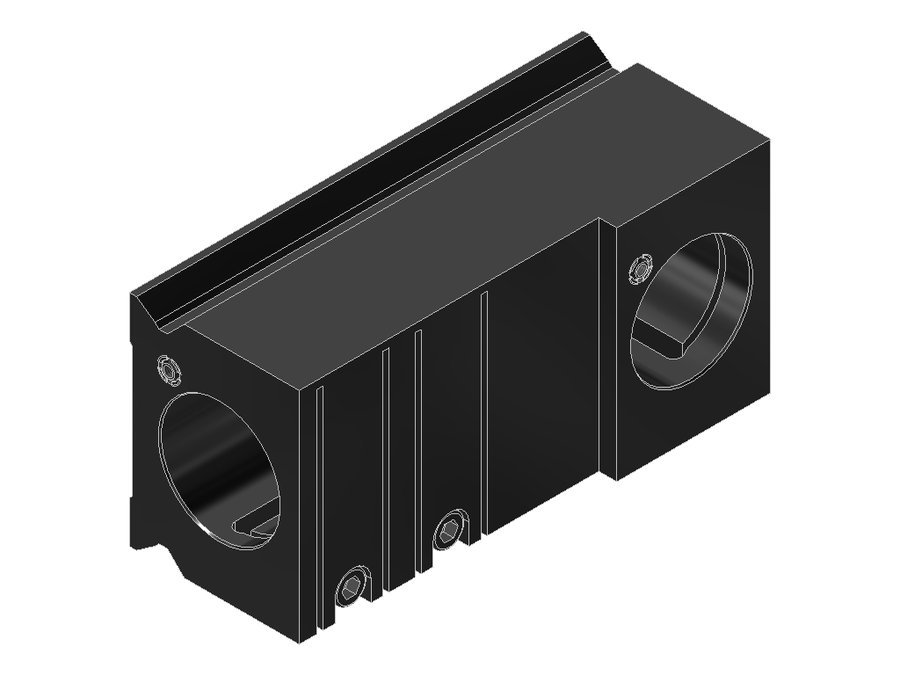

Державка двойная осевая и радиальная для борштанг EWS 10.780, размер 32, внутренний Ø60
EWS · Державки двойные осевые и радиальные для борштанг EWS · арт. 10.780

Державка двойная осевая и радиальная для борштанг EWS 10.780, размер 32, внутренний Ø60

Код интерфейса станкаPMD03200115
Код интерфейса инструментаZYL06002215
Исполнениенейтральное
Присоединение к станкуноминальный размер 32
Присоединение инструментаборштанга Ø60
Масса11,298 кг
Заказной номер EWS138803

Описание

Державки с зажимом «ласточкин хвост» для тяжёлой обработки

Державки «ласточкин хвост» применяются на 4-позиционных револьверных головках различных производителей.

Благодаря зажиму по «ласточкину хвосту» режущий инструмент закрепляется жёстко и подходит для тяжёлого резания.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

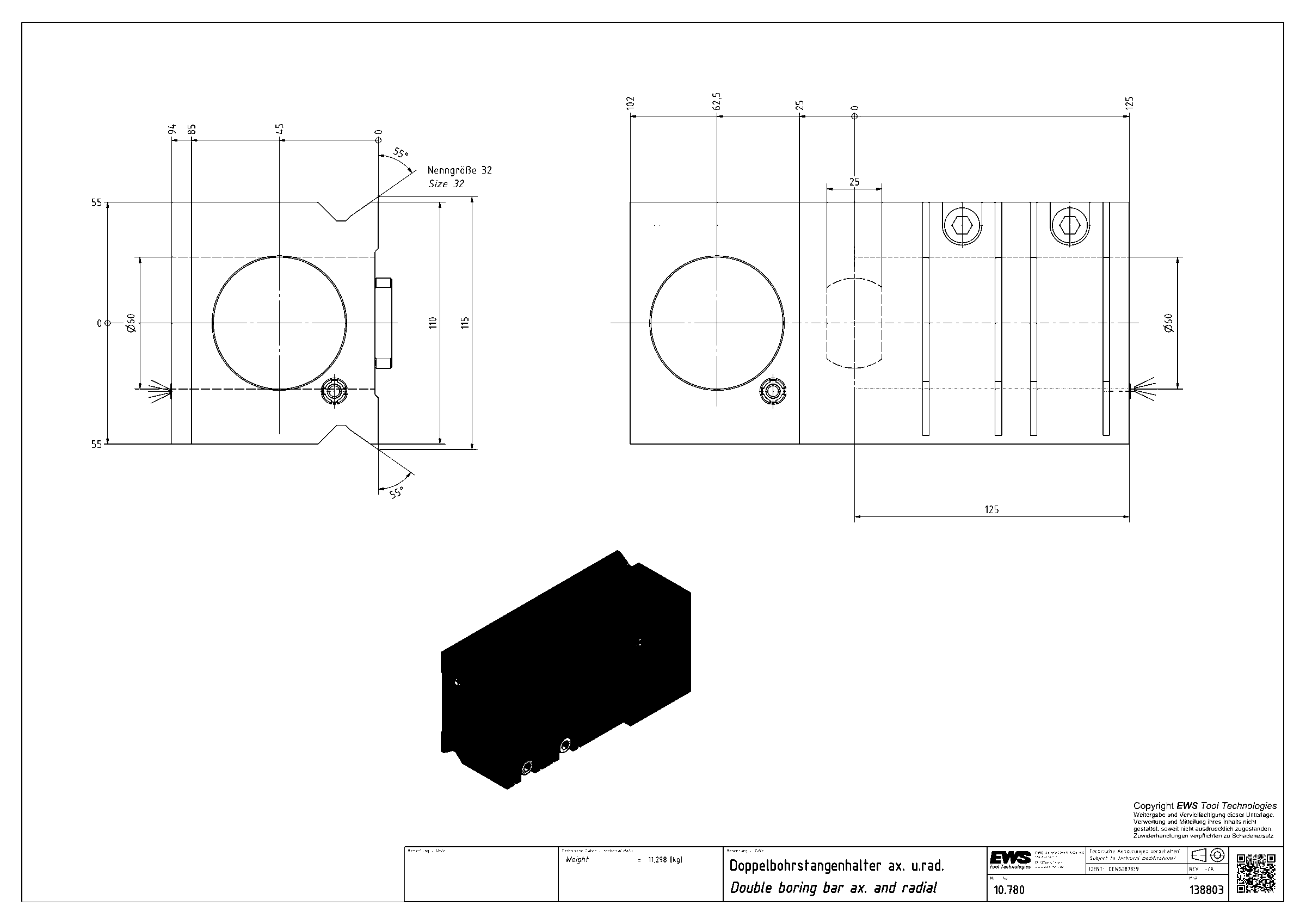

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки двойные осевые и радиальные для борштанг EWS — 2 позиции серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
10.780номинальный размер 32борштанга Ø6011,298Текущая
10.790номинальный размер 40борштанга Ø8025,021

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 10.780.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
