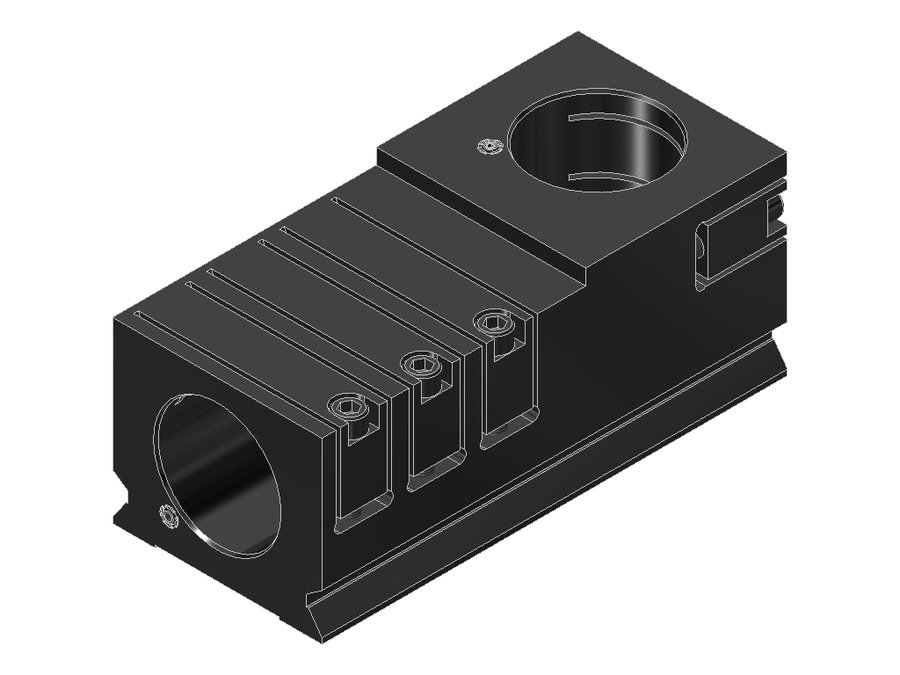

Державка двойная осевая и радиальная для борштанг EWS 10.790, размер 40, внутренний Ø80
EWS · Державки двойные осевые и радиальные для борштанг EWS · арт. 10.790

Державка двойная осевая и радиальная для борштанг EWS 10.790, размер 40, внутренний Ø80

Код интерфейса станкаPMD04000115
Код интерфейса инструментаZYL08002215
Исполнениенейтральное
Присоединение к станкуноминальный размер 40
Присоединение инструментаборштанга Ø80
Масса25,021 кг
Заказной номер EWS138804

Описание

Державки с зажимом «ласточкин хвост» для тяжёлой обработки

Державки «ласточкин хвост» применяются на 4-позиционных револьверных головках различных производителей.

Благодаря зажиму по «ласточкину хвосту» режущий инструмент закрепляется жёстко и подходит для тяжёлого резания.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки двойные осевые и радиальные для борштанг EWS — 2 позиции серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
10.780номинальный размер 32борштанга Ø6011,298
10.790номинальный размер 40борштанга Ø8025,021Текущая

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 10.790.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
